TA471-12/12Y限位开关使用说明

一、产品基础概况

TA471-12/12Y属于机械式限位开关，是工控系统中基础的控制元器件。设备依托机械触碰触发信号，多用于机械设备行程管控、运动极限约束、机构位置校对，能够及时阻断设备超程运行，规避机械碰撞引发的故障，广泛适配各类往复运动类工业设备。

二、基础性能参数

该开关适配常规工业交直流供电回路，触点结构适配通用电气控制线路，可承接配套设备的通断信号指令。机械动作行程设计合理，触发响应及时，触点承载负荷适配中小型控制回路，能够适配多数生产设备的启停、限位防护相关控制需求。

三、设备整体结构

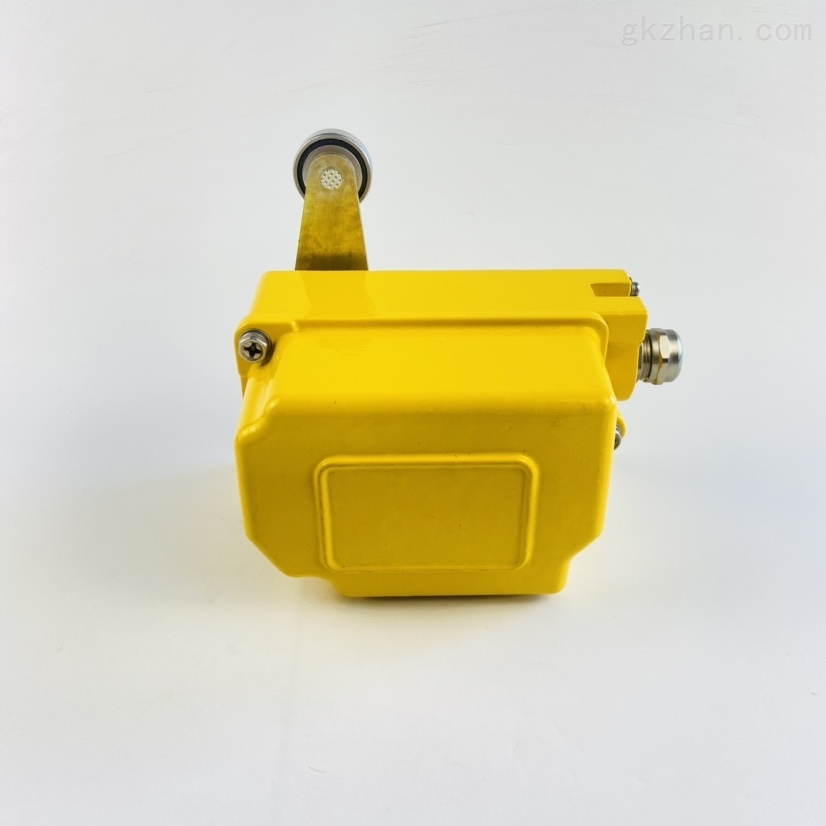

整机由传动触头、机械摆臂、内置触点、密封壳体等部分组成。外壳选用高强度工程材质，耐受外力挤压与日常磕碰；内部传动结构经过优化调校，搭配密封防护结构，阻隔粉尘、水汽侵入内部，适配多粉尘、常温常态化作业的工业生产场地。

四、设备工作原理

设备固定完成后，当运动构件触碰开关摆臂触头，内部传动机构产生联动，推动内置触点完成开合切换。以此改变控制回路通断状态，向主控系统传递限位信号，约束设备运行行程，防止运动部件超出预设作业范围，起到防护管控的作用。

五、规范安装方式

开关本体预留标准安装孔位，可利用螺栓直接固定在设备机架与预设基座之上。安装时调整摆臂角度与触碰位置，保证运动构件可平稳接触触头；同时规避物料直接冲刷区域，降低外力冲击，减少机械结构非正常损耗。

六、线路接线要点

接线作业前切断设备总电源，参照端子标识区分常开、常闭触点，结合现场控制逻辑接入供电线路与负载设备。接线端子逐一锁紧，线缆排布整齐并预留缓冲长度，规避设备震动造成线路松脱，接线完毕后测试触发状态，验证设备运行有效性。

七、适配应用场景

该产品适配矿山、建材、机械制造、仓储物流等诸多行业，常配套行车起重设备、升降机械、皮带输送装置、流水线往复机构。主要用于行程限制、端点防撞、工位定位、自动启停等控制环节，适配固定式与移动式工业设备。

八、日常维护方式

日常巡检清洁摆臂、触头表面堆积的粉尘杂物，检查外壳有无破损、摆臂回弹是否顺畅。定期检查接线端子紧固状态，润滑传动活动部位。若出现触发失灵、触点卡顿，排查安装位置与线路工况，禁止私自拆解内部精密传动组件。
