一、产品的使用方法：将TQ 441-01/01yur-M20-1573拉线开关成对安装在输送机两侧，钢丝绳沿输送机走廊敷设并保持适度张紧。接通380V控制电源后，当沿线任何位置需紧急停机时，拉动钢丝绳，绳索通过摆臂或凸轮机构驱动内部微动开关动作，输出停机信号至PLC或继电器回路，驱动主电机停止运转。通电后等待约两秒自检完成即可投入运行。
二、产品的作用及用途：该开关用于带式输送机、斗式提升机、梭式输送机、包装生产线等设备的紧急事故停机保护。与紧急按钮相比，拉线开关可在沿线任意位置拉动触发，适用于矿山、采石、林业、发电、水泥厂、港口、化工等行业的长距离输送系统安全防护。
三、产品的特点功能：采用缓动式双断点触头结构，带肯定断开常闭安全触点。外壳为压铸轻金属，镀黄铬涂漆处理，防护等级IP65。触头材料为银，电气绝缘性能好。工作温度范围零下30度至零上90度，机械寿命3万次动作，开关频率3600次每小时。具备手动复位功能，需人工确认故障排除后恢复运行，防止误启动。

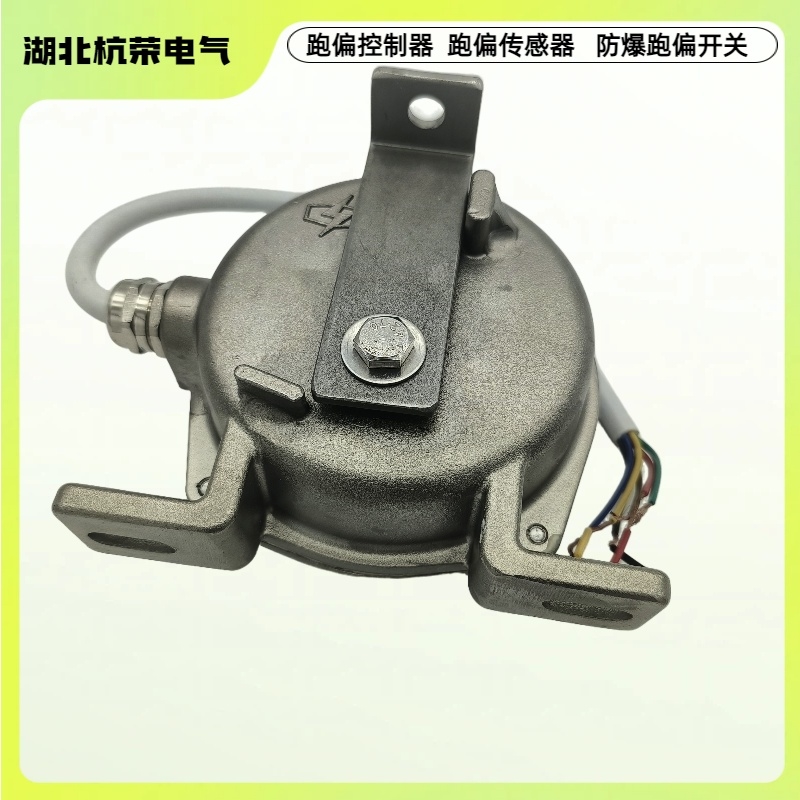

四、产品的组成：主要由外壳体、操作臂杆、球形矢量触发机构、微动开关组、M20电缆进线口、覆塑钢丝绳、绳夹及钢丝绳托环构成。内部采用缓动式开关系统，断开距2乘2毫米，触头件之间电气绝缘。整体式盖板设计使接线及调整方便，无需拆卸开关本体。
五、产品的性能特点：额定工作电压380V交流，使用类别AC-15，额定工作电流4安培。额定耐冲击电压4千伏，额定绝缘电压400V交流。短路保护25安培慢熔断。重量约0.65千克。拉力操作力根据弹簧配置不同可选，标准型约3至25千克范围内响应。电缆入口M20乘1.5螺纹，接线端子螺丝连接，电气连接紧固力矩1.7牛米。
六、技术参数：型号TQ 441-01/01yur-M20-1573，触点配置1常开加1常闭双断点安全触头，工作电压380V交流，防护等级IP65，工作温度零下30度至零上90度，安装螺纹M20乘1.5，触头材料银，机械寿命3万次，开关频率3600次每小时，额定电流4安培，电缆截面4平方毫米，重量约0.65千克，认证CE。
七、产品的安装方法：利用M20电缆进线口将开关固定于输送机纵梁顶部或两侧支架上，开关感应臂杆正对钢丝绳走向。成对安装间距一般不超过40米，爬坡段应缩短间距。钢丝绳每隔3米左右安装一个托环，减少垂挠度，在满足正常工作前提下尽可能拉紧绳索。安装后箱盖紧固螺钉拧紧力矩0.6牛米。
八、产品的接线方式：出厂配约1.2米四芯橡套电缆，1、2线为常开触点用于报警信号，3、4线为常闭触点用于停机信号。常闭触点串联至控制回路实现停机保护，常开触点可接入报警回路。电源接入380V交流火线与零线，接线端子螺丝连接，注意区分常开与常闭端子，不可接反。
九、产品的使用方法：通电后观察开关指示状态确认工作正常。定期检查钢丝绳张紧度，确保在3至25千克拉力范围内可可靠触发。每次动作后需手动复位，将操作臂杆恢复原位，确认故障排除后方可重新启动输送机。日常观察臂杆位置与指示灯状态，发现异常及时断电检查。
十、产品应用场景及应用范围：适用于矿山、水泥厂、电厂、港口、化工、冶金等行业的带式输送机、斗式提升机、堆料取料系统紧急停机保护。日常维护每季度清洁外壳与臂杆，检查钢丝绳有无磨损断裂，接线端子有无氧化松动。常见问题：无输出时检查380V电源及接线是否牢固；误动作时调整钢丝绳张紧度或检查托环间距是否在3米以内；复位后无法启动时确认常闭触点是否已恢复闭合状态。
