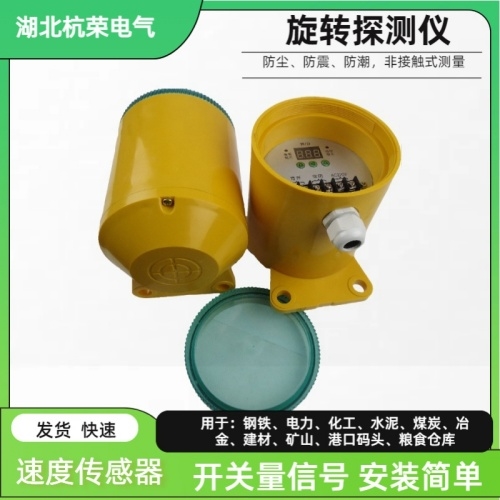

HWSD-X 失速开关（欠速/打滑开关）

一、产品概述

HWSD-X失速开关又称欠速开关、打滑检测器、零速开关，为湖北杭荣一体式磁感应非接触式转速监测保护装置，专门用于皮带机、斗式提升机、埋刮板输送机、给料机，实时监测从动轴转速，识别皮带打滑、断链、堵转、料、传动断裂等失速故障，触发报警或整机停机保护。

核心优势

1.非接触磁感应检测：无机械摩擦、无磨损，使用寿命长，免频繁维护；

2.铝合金压铸壳体：IP65防护，防尘防水防凝露，适应矿山、电厂、水泥、码头多尘潮湿工况；

3.数显可调：面板数码管实时显示转速，按键设定失速报警阈值；

4.启动延时防误报：内置10s开机延时，规避设备启动低速阶段误动作；

5.双路无源触点：一组常开+一组常闭，可直接接入PLC、声光报警器、停机回路。

二、标准技术参数

1.供电电源：标准AC220V；可选DC24V宽压款

2.转速监测范围：0～999r/min，脉冲6～120Hz

3.感应距离：10～20mm（对准转轴金属感应片）

4.失速动作区间：0%～90%额定转速可调（超速款可监测110%～190%）

5.触点规格：1NO+1NC，触点容量AC/DC24～380V，额定1A

6.延时时间：上电启动延时10s；故障判定延时可调

7.工作环境：温度-20℃～+60℃，湿度≤95%无凝露

8.外壳防护：IP65，铝合金喷塑壳体

9.指示功能：正常运行绿灯闪烁，失速故障红灯常亮

三、工作原理

设备从动轴加装金属感应片，开关内置磁感应探头采集旋转脉冲信号；内部电路实时比对实测转速与预设失速阈值：

1. 转速高于设定值 → 设备正常，触点保持常态，绿灯闪烁；

2. 打滑、断带、堵转导致转速低于设定值 → 延时判定后切换触点，红灯点亮，输出报警停机信号；

3. 故障消除、转速恢复正常后自动复位，部分版本支持断电手动复位。

四、安装要求

1.安装位置：皮带机尾轮、提升机从动轴、刮板机被动滚筒侧面；

2.感应片：转轴固定≥4片金属感应齿片，探头正对感应片端面；

3.间距控制：探头与感应片间隙严格控制10～20mm，过远信号丢失、过近易磕碰；

4.固定方式：配套L型安装支架，两颗螺栓锁紧，抗设备震动；

5.布线：电缆穿防水接头进线，户外做好线缆防水弯折。

五、标准接线说明

1. 电源端子：AC220V（红、黑线）；DC24V款区分正负极；

2. 信号触点：常开NO、常闭NC、公共端COM；

3. 外部联锁端子（部分型号）：设备运行触发端子，配合主接触器消除空载误报警。

六、适用设备场景

煤矿/砂石：皮带输送机、大倾角皮带、滚筒给料机

建材水泥：斗式提升机、埋刮板输送机、熟料皮带

电厂焦化：输煤皮带、捞渣机、链式给料设备

港口码头：散料转运皮带、堆取料机传动系统

七、常见故障排查

1. 无转速显示、绿灯不亮：感应片缺失/间隙过大、电源断线、探头损坏；

2. 正常运转频繁误报警：延时参数设置过小、感应片积灰、现场强电磁干扰；

3. 失速无报警输出：触点回路断线、阈值设定过低、内部继电器故障；

4. 指示灯不亮：供电电压缺失、接线端子松动。

八、同系列衍生型号参考

HWSD-X（普通型AC220V）、HWSD-X/24（DC24V）、HWSD-X-EX（防爆型）、HRDH-X、60-23P、QS-II等一体式欠速开关，安装与接线逻辑通用。
