LJG1A-5/Z2CP1防爆油接近开关技术解析与工程应用说明

一、产品用途
LJG1A-5/Z2CP1型属于防爆电感式接近开关，工作电压220V交流，检测距离约5mm。主要用于矿山、石油、化工、冶金等行业中存在爆炸性气体或粉尘的危险环境，对金属物体进行非接触式检测与定位。适用于皮带输送机限位保护、自动计数、信号传送及设备行程控制等场景，尤其适合有油、水等恶劣介质的工况。

二、特点功能
该开关采用电磁感应原理，内部LC振荡电路产生交变磁场，金属目标接近时产生涡流使振荡衰减从而触发开关信号。具备防爆设计，可在1区、2区爆炸性气体环境及20至22区粉尘环境中安全运行。非接触检测，无机械磨损，使用寿命长。支持220V交流供电，兼容性强。检测距离约5mm，响应频率可达500Hz。全金属防爆封装，防护等级IP67，防碰撞、防腐蚀、耐油。红色LED指示灯可直观检查工作状态。

三、产品组成

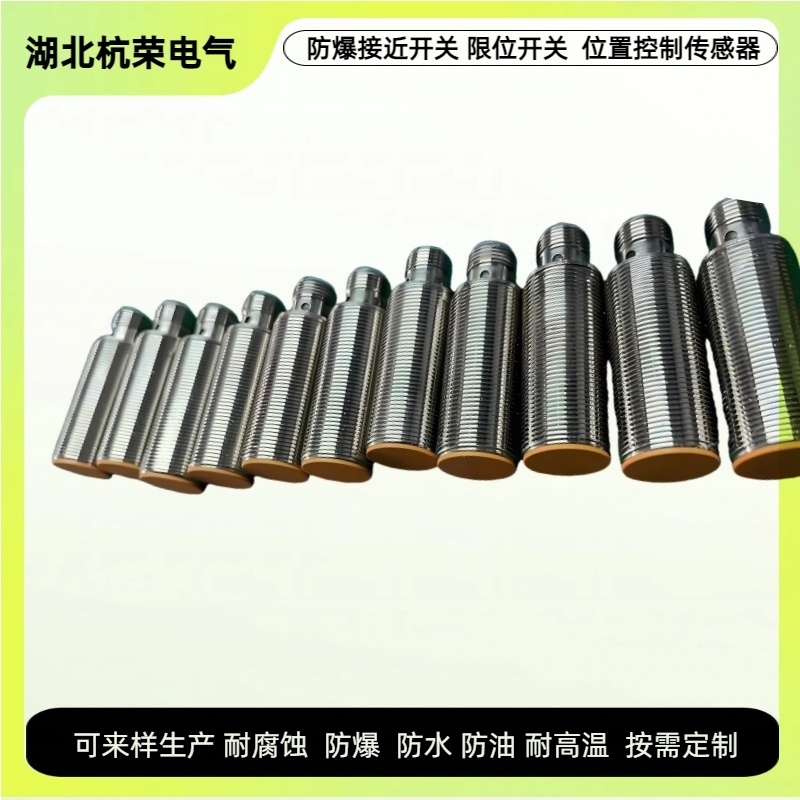

产品由四大部分构成：感应头内含铁氧体磁芯的电感线圈，负责产生交变磁场；高频振荡电路，维持稳定振荡输出；信号处理与放大电路，将振荡变化转换为开关量信号；金属螺纹壳体配合橡胶密封圈，实现IP67防护及防爆功能。内部设有浪涌保护元件、极性保护及过载保护功能。输出为常开型，两线制或三线制交流设计。

四、性能特点
工作电压AC220V、50至60Hz交流供电，额定检测距离约5mm。输出为开关量信号，全金属防爆封装，防护等级IP67，防碰撞、耐腐蚀、耐油。红色LED指示灯可直观检查工作状态。工作温度范围覆盖零下二十五度至零上七十度，响应频率约500Hz，机械寿命可达千万次级。具备防油特性，适合在有油、水喷溅的苛刻环境中稳定检测。

五、技术参数
型号为LJG1A-5/Z2CP1，工作电压AC220V，频率50至60Hz。检测对象为铜、铁、铝等各种金属体，额定检测距离约5mm。输出类型为开关量，防护等级IP67，工作温度零下二十五度至零上七十度。外壳材质为全金属螺纹壳体，引出线标准长度约2米，净重约0.85公斤。防爆等级适用于气体1区、2区及粉尘20至22区。

六、安装方法

安装前确认安装面平整、牢固、无油污。使用M18或M30螺纹固定于金属安装面上，拧入螺纹孔后点胶拧紧，控制安装扭矩。安装时注意：感应面正前方应预留足够空间，周围金属物体应保持三倍检测距离以上的间距，避免误触发。防爆型不可随意改变本安电路及与本安电路有关的元器件参数。避免用锤子施加过大冲击力，防止密封功能劣化。

七、接线方式
两线制接法：将棕色线与蓝色线串联后接入AC220V电源回路，负载（如继电器线圈、信号灯、PLC输入模块）与开关串联在同一回路中即可。通电后无金属接近时开关断开，有金属接近时开关导通，负载得电工作。三线制接法：棕色线接AC220V火线L，蓝色线接AC220V零线N，黑色线为信号输出线，接负载后负载另一端接零线或火线（依常开常闭类型而定）。注意负载电流应在开关额定范围内。

八、使用方法
接通AC220V电源后，开关进入可检测状态，约100毫秒内稳定工作。将标准金属目标物（A3钢，厚度1毫米）接近感应面至约5mm以内，开关输出开关量信号。建议实际使用距离设定为额定检测距离的百分之七十至百分之八十，约3至4mm，以确保稳定工作。多个开关并列安装时，间距应大于三倍开关直径，避免相互干扰。通电后LED指示灯亮起表示电源正常，金属接近时LED保持常亮并输出信号。

九、应用场景及范围
主要用于矿山输送带金属物料检测、石油管道设备行程限位、化工反应釜液位控制、冶金设备限位保护、港口码头装卸区安全联锁、电力系统开关柜状态指示、水泥厂斗提机堵料保护、自动化产线工件计数与定位等场景。适用于煤炭、矿石、粮食、水泥、化肥等散料输送系统及各类需要AC220V供电的防爆工业自动化控制场合。

十、日常维护及常见问题
日常维护每季度检查一次，断电后用干布擦拭感应面与外壳，清除金属碎屑与积尘，检查接线端子是否松动，确认密封圈有无老化。常见问题一：无信号输出，检查AC220V电源是否正常、感应面是否被物料覆盖、接线是否脱落。常见问题二：误动作频繁，调整安装位置远离金属干扰源，或降低使用灵敏度。常见问题三：外壳进水，检查密封圈并及时更换。常见问题四：LED指示灯不亮，检查电源电压及线路是否断路。常见问题五：负载无法驱动，确认负载电流未超过额定值，必要时加装中间继电器。
