螺旋输送机超速开关用途

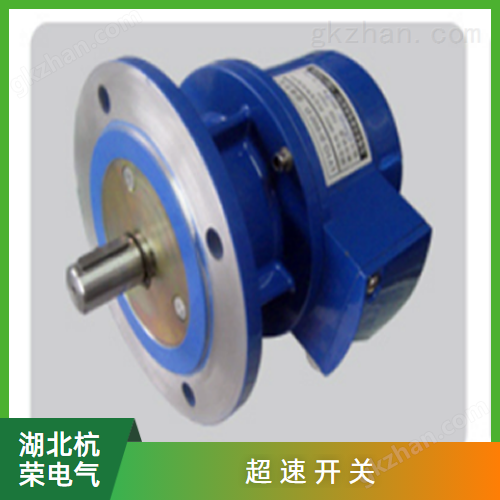

螺旋输送机超速开关用途LY1-3S/1000D

传感器控制逻辑说明
1.工作电源220VAC（红色线）上电时，SC（黄色线）不闭合无干接点报警输出
2.当上电加外部触发信号KM（绿色线）触发闭合后，演示30秒加10秒SC报警闭合，需断电复位
3.当上电加KM闭合加感应盘旋转时，SC不闭合，表示工作正常，绿灯频闪亮
4.当上电加KM闭合加感应盘停止旋转时，SC延时10秒闭合报警，红灯亮
5.SC报警后，需断开KM或者传感器断电，报警SC断开复位，红灯停

螺旋输送机超速开关用途LY1-3S/1000D

安装说明

所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、等都应在其被传动处(机器尾端)进行安装。

机械安装工序

拆下端盖，在端盖钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架

在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

技术参数

工作电源：24VDC/110VAC/220VAC

绝缘电阻：＞500MΩ 输出信号：开关量信号

环境温度：-20℃~+60℃ 环境湿度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

：IP66 检测速度范围：1~200转/分

跳脱时间：3-17秒 响应时间：＜2mS

检测间距H2：≤8mm  工作距离H1：≥20mm （10mm/埋入式/二线）
