水平给料机用拉绳开关

产品时间:2020-11-13

简要描述:

水平给料机用拉绳开关QZ900-22N出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点,3、4为常闭接点。

水平给料机用拉绳开关QZ900-22N安装与接线:

1、拉绳开关成对安装在胶带机左右两侧,安装支架与胶带机中间架用螺栓或采用焊接固定,其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
2、拉绳推荐采用覆塑钢丝绳,(或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可)。丝绳用绳卡(6KTH)固定,每隔3m左右安装一个托环,以免钢丝绳绕度过大,拉绳动作可靠。在满足开关正常工作的前提下,尽可能拉紧绳索,减少钢丝绳垂度。
3、对于爬坡段胶带机,应尽量缩短开关间距,及拉绳长度。
4、接线:拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点,3、4为常闭接点。

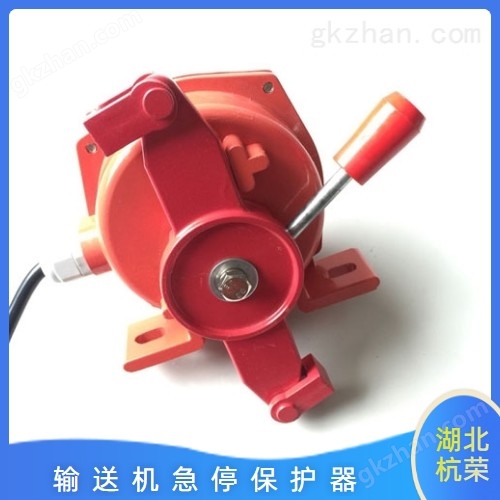

水平给料机用拉绳开关QZ900-22N

拉绳开关故障检修:
1、检查拉线动作杆,确保它在正常的位置。
2、检查导线连接,看看是否正确,螺丝是否拧紧。
3、检查开关内部凸轮,看看是否能够触动微动开关,如有问题,请重新安装凸轮。
4、检查微动开关触头,看看是否接触良好,必要时可更换。
5、如果以上检查处理后故障依旧,则可能外围电路有问题。拉绳开关分为手动复位和自动复位两种

自动复位:动作后能自动回到初始位置,但可能会造成误差启动。

手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置。

技术参数:

复位方式:Ⅰ型自动,Ⅱ型手动

接点数量:常开,常闭

接点容量:≤AC380V 2A

绝缘电压:AC1000V试验1分钟

输出接点数量:一开一闭一组转换接点

可靠性:无故障工作1万次

重量:2KG

材质:压铸铝、重量轻、散热快,抗磨损,适应环境强。

适用范围:

适用于以下设备的紧急或正常关机

常规皮带输送机

梭式输送机

裙边式给料输送机

斗式提升机

包装生产线

堆料/取料系统,起重机,挖掘机

轮船装卸系统

水平给料机

猴车用跑偏开关
