HQJ-3050AGK速度打滑监测仪接线图

产品时间:2021-04-13

简要描述:

HQJ-3050AGK速度打滑监测仪接线图技术参数:
使用环境条件:环境温度:-15℃~ 65℃
相对湿度:不小于80
工作电压:AC 220V&plun;10 50HZ
整体功耗:<15W
测速范围:20~999转/分钟;带速 0.6~9.9米/秒

结构特点:
触轮采用铸铁铸造,表面铣槽以耐磨打滑。
铸铝外壳,连接处配有密封圈,具有较好的防水性。
技术准确,工作稳定。
计数开关的预置数可根据用户需要进行设置。
 技术参数:
使用环境条件:环境温度:-15℃~ 65℃
相对湿度:不小于80
工作电压:AC 220V&plun;10 50HZ
整体功耗:<15W
测速范围:20~999转/分钟;带速 0.6~9.9米/秒
触点容量:二线开关 1A /220V ; 四线开关 /380V (购买时注明)
开关形式:常闭型(可选常开型)
防护等级:IP65

当触轮随胶带机运行而带动速度内的脉冲盘,在脉冲盘旋转时传感器进行计数,其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接,直接与控制回路串连即可

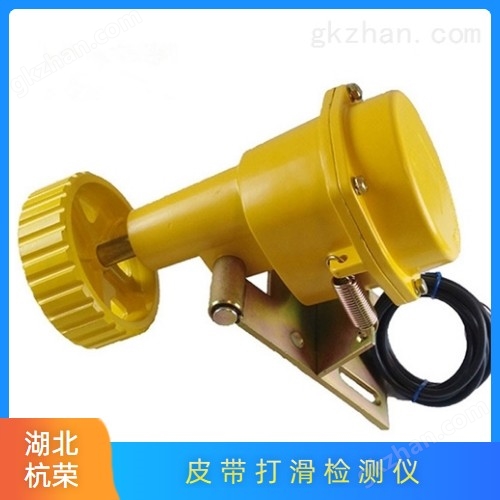

HQJ-3050AGK速度打滑监测仪接线图

工作原理:

当触轮随胶带机运行而带动速度内的脉冲盘,在脉冲盘旋转时传感器进行计数,其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑或超速等。同时执行电路输出相应的开关信号。采用2线连接,直接与控制回路串连即可。

HQJ-3050AGK速度打滑监测仪接线图
