产品时间:2023-11-28
电子式速度开关ESPB-050,当电动机运转时,通过传动装置驱使被传动轴转动,被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号,此时旋转探测仪为闭合状态,通过串接中间继电器的自保触头使交流接触器吸合,交流接触器主触头闭合使电机转动。

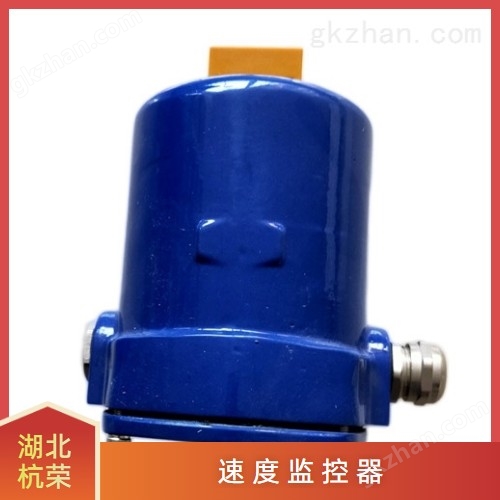

电子式速度开关ESPB-050
产品概要:
速度开关的检测原理为通过脉冲计算设备的回转数,并由MPU演算输出接点信号
控制设备的运行。安装方式有非接触式,可根据使用环境和客户需求任意选择。
此产品具有良好的密封性、较强的抗震性等结构性特点,在恶劣环境下依然可以长期稳定使用。
技术规格:
动作机构 | 演算脉冲数处理 | 检测精度 | 1% |
电源电压 | 85~240V | 速度显示 | LED 显示 |
接点容量 | 5安/251VAC | 输出接点 | 1c |
额定速度 | Max.2000RPM/min | 保护等级 | IP67/IP65 |
动作设定 | 2~999RPM/min | 使用环境 | -20℃~+60℃ |
涂 装 色 | Y100M20C70BL50 | 电缆接口 | 6~12mm |
安装环境:
温度范围:-20℃~+60℃
湿 度: 80%以下
振 动:通常的机械振动(如:电机、减速机等)是不受影响,但振幅较大(如:振动给料机等)的环境附近不适合安装。
防爆性环境:此产品不可用。
安 装:
1、安装用螺栓
请根据安装架的厚度来准备所需长度的螺栓。
2、安装架台
请参照外形图和现场安装条件来制作。
3、检测片安装
使用多个检测片时, 请把检测片安装在圆周均等部分处。
4、安装方向
原则上速度开关是水平安装。
5、接近开关与检测片
安装在从动旋转体上的检测片不要碰到接近开关。检测片与接近开关的间距在18mm以内。
保 养:
1、磁性灰尘
接近开关附着大量的磁性体粉尘或凝固时, 会照成接近开关的灵敏度不良。因此需要定期及时清除。
2、保护罩
若有运输物料掉落在开关时, 请务必设置保护罩保护开关。7-2 紧固外盒
为了布线和检查需要打开外盒时,等作业完毕后一定要紧固螺栓。
另外,因皮带机振动也有可能发生螺栓松懈,因此需要定期确认是否有螺栓松懈的情 况。如果螺栓松懈,从外盒和外套缝隙会进入雨水或灰尘,导致开关发生故障或误报。
电子式速度开关ESPB-050
