产品时间:2022-06-29
LD108-7-LSQ双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。如常规皮带输送机 ,往复式输送机 ,群边式给料输送机 ,斗式输送机 ,包装生产线 ,堆料/取料系统,起重机,挖掘机,轮船装卸系统 ,水平给料机等。

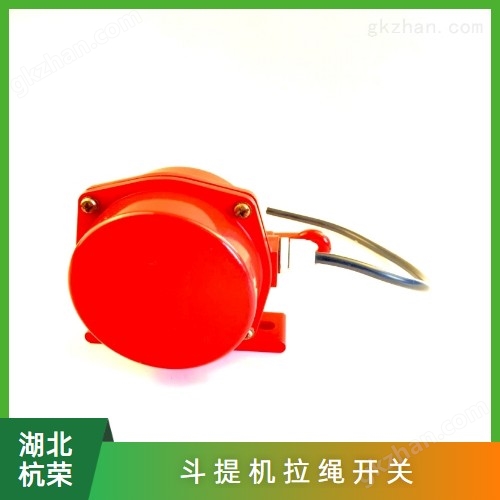

LD108-7-LSQ双向拉绳开关
LD108-7-LSQ双向拉绳开关
一、产品简介
LD108-7-LSQ不锈钢防粉尘防护等级达到IP68,能*防止粉尘的进入和水流侵蚀。广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。如常规皮带输送机 ,往复式输送机 ,群边式给料输送机 ,斗式输送机 ,包装生产线 ,堆料/取料系统,起重机,挖掘机,轮船装卸系统 ,水平给料机等。
二、参数:
防护等级 IP68
传动材质 不锈钢材质镀镍
外壳材质不锈钢 表面精工抛丸喷塑
缆绳所需张力 49±10N(5±1kgf)
接点数 2
接点容量 250V AC 5A , 380V AC5A
接线口 6~12mm电缆
适用温度 -20℃~+60℃
使用寿命 50万次
保固期限 1年
拉绳开关采用铜管技术结构使产品更加精密耐用,避免了开关动作时传动轴直接摩擦壳体,造成间隙增大,出现密封不严或者卡死的情况,大幅延长开关使用寿命。
此开关具有操作方便,不需要人为看管的特点。
三、安装方式:
拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在安装支架上。
2、一侧的两台开关之间距离为40m左右,采用直径为Φ4的包塑钢丝绳连接,松紧应适度。
3、为减小钢丝绳自重对开关复位的影响,每隔2.5m在机架上装一个托环,以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
(注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)
四、保养和注意事项:
1、布线时使用外径为8~12mm的电缆
2、开关内装有两个微动开关,接线时确定所需要的端子
3、本产品出厂前已调整完检测角度,若需调整请确认微动开关动作是否正常
4、拉绳开关控制杆若附着大量的灰尘或者凝固是要及时清理
