FLK-3双向拉绳开关380V|2A

FLK-3双向拉绳开关380V|2A

FLK-3双向拉绳开关380V|2A

一、产品说明

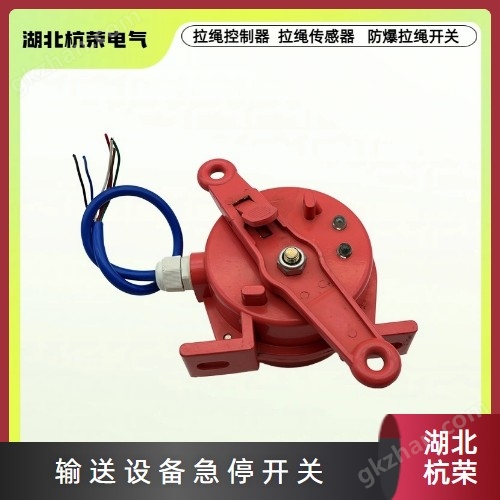

双向拉绳开关FLK-3|380V|2A主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使精密的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

二、拉绳开关的作用是什么

1、拉绳开关分为手动复位和自动复位两种，我们现恢复的属手动复位；自动复位可能会造成误差启动；

2、手动复位动作后有自锁装置，能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置；

3、拉绳开关是带式输送机*的安全保护装置，防止事故的扩大而带来重大损失，比如在下料斗严重堵塞，头轮滚筒打滑，尖锐物正在划破皮带，严重堵包等情况下，实施紧急停机；

4、当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

双向拉绳开关FLK-3|380V|2A选用质铝锭合金精密压铸而成，强度，重量轻，IP67的防护等级以及整机良好的密封性能，可在浸水状态下正常工作。其内部接点选用公司的微动开关，触点容量大，可直接控制大容量的交流接触器，具备一常开和一常闭输出。同时我厂还内部触点是接近传感器的拉绳开关，其触点容量相对较小，负载电流大为500mA，目前该机只在特殊环境下使用。

四、注意事项

1、先切断总电源，接着要用万能表测出火线，开关一定是要装在火线的一端。

2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。

5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。

7、最后旋好拉线开关的盖子，防止触电。
