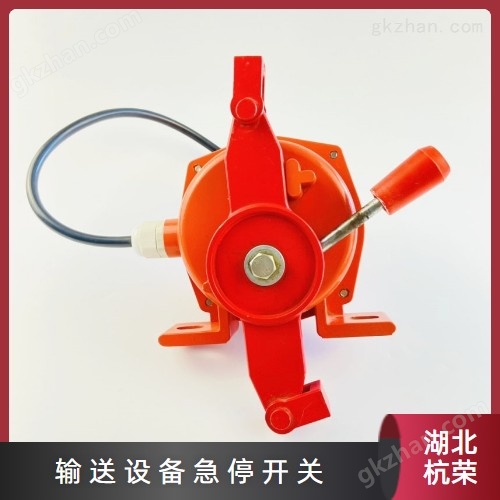

HQL-96BZ/L拉绳开关

HQL-96BZ/L拉绳开关

HQL-96BZ/L拉绳开关

一、产品简介

拉绳开关HQL-96BZ/L作用于带式输送机现场需要停机时，通过开关动作使输送机停机。双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的矿厂，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，它分手动型和自动型，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。

是带式输送机在紧急情况下停机的一种保护装置，在发生紧急情况时可以通过拉绳开关实现对带式输送机的快速停机。现阶段的带式输送机使用多的拉绳开关是无源机械式双向拉绳开关。

二、特性

双轴承传动结构

防护等级达IP67(根据GB4208-93)，能*防止粉尘和流水的侵蚀

手动复位，可有效防止维修人员尚未撤离工作现场前，误送电开机

电气寿命50万次（微动开关）

机械寿命2000万次

三、适用环境条件

a） 环境大气压80~110kPa；

b） 环境温度 0~+40℃

c） 周围空气相对湿度不大于96%RH（25℃时）

d） 在有甲烷、煤尘混合物环境中使用；

e） 在无显著振动的地方；

f） 在无破坏金属绝缘的蒸汽的环境；

g)  在无滴水的地方；

广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。  工作原理  当发生危及人身与设备安全的故障时，拉动绳索，绳索牵引力使双向拉板左、右转动，连接在转动轴下方的梅花凸轮随之转动，使限位开关动作。限位开关由常闭状态变成断开状态，向控制系统发出报警信号或迫使运行中的皮带机立即停车（现场联锁），保护人身与设备安全。

四、安装说明

1、双向拉绳开关底座两边各有Ф10mm孔，在皮带机旁角铁架钻Ф10mm孔，用Ф8×20mm螺丝紧固拉绳开关。

2、双向拉绳开关每隔40米安装1台（左右两边每边各控制20米），安装位置可以选择机旁角铁架或皮带走廊墙壁。

3、皮带机机头至机尾每4米安装一个固定套环，将Ф3mm的钢丝绳依次穿过所有固定套环及拉绳开关双向拉板顶部的螺丝孔，螺丝孔在左右调教钢丝绳位置后紧固。注意钢丝绳的排放要有一定挠度（每40米多留1米钢丝绳），原理同户外压电线的排放方法，避免两方面问题：

(1)因钢丝绳绷的太紧造成拉动某一个拉绳开关使附近几个拉绳开关都动作，或拉不动。

(2)热胀冷缩引发的相关问题。

 4、接线时每个拉绳开关选装接线盒方便接线。
