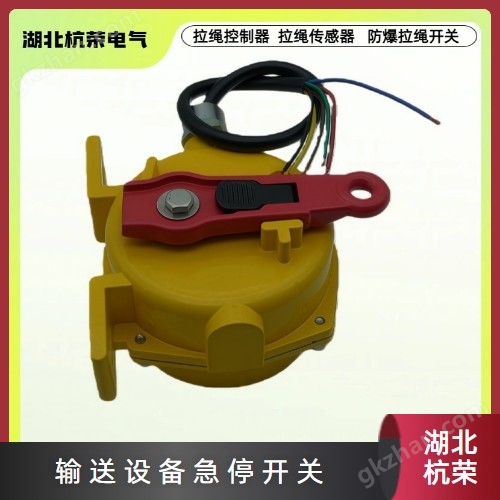

XDT-GB-12YF拉绳开关

产品时间:2022-07-13

简要描述:

XDT-GB-12YF拉绳开关
可直接控制大容量的交流接触器,具备二常开和二常闭输出,。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时,能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化,达到保障、保护设备的目的。

XDT-GB-12YF拉绳开关


XDT-GB-12YF拉绳开关

一、详细介绍

拉绳开关XDT-GB-12YF AC/DC220V 5A主要是带式输送机在紧急情况下停机的一种保护装置,在发生紧急情况时可以通过拉绳开关实现对带式输送机的快速停机。现阶段的带式输送机使用多的拉绳开关是无源机械式双向拉绳开关。

二、主要组成部分

双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上,采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时,在输送机沿线任意处拉动钢丝绳,钢丝绳将会牵动驱动臂开始旋转,通过传动轴从而带动扭力弹簧使精密的凸轮发生位移,驱动双向拉绳开关切断控制线路,使得输送机快速的停止运行。

三、工作原理

当胶带运输机现场发生紧急事故时,可拉动系于摆臂上的钢丝绳,使摆臂旋转而带动机内凸轮并感应微动开关,发出停机信号。

拉绳开关XDT-GB-12YF AC/DC220V 5A是一种胶带运输机现场紧急事故停机的保护装置, 行业JB/T10960主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中,是输送机自动化控制*的传感元件。

主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。

三、产品特点:
--拉绳开关是双向触动的,既可安装在输送机中间位置,也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳,防护等级为NEMA4,特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单,而不用拆卸开关。
--结构件设计紧凑。
四、特性
双轴承传动结构
防护等级达IP67(根据GB4208-93),能完全防止粉尘和流水的侵蚀
手动复位,可有效防止维修人员尚未撤离工作现场前,误送电开机
电气寿命50万次(微动开关)
机械寿命2000万次

五、使用安装
拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便:
1、将开关固定在机架上。
2、一台开关两侧的钢丝绳距离均为30m左右,采用直径为Φ4的涂塑钢丝绳链接,松紧应适度。
3、为减小钢丝绳自重对拉线开关启动的影响,每隔2.5m在机架上装一个托环,以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
  (注:对于爬坡段输送机,应尽量缩短开关间距及拉绳长度。)
