料流检测器保护配置

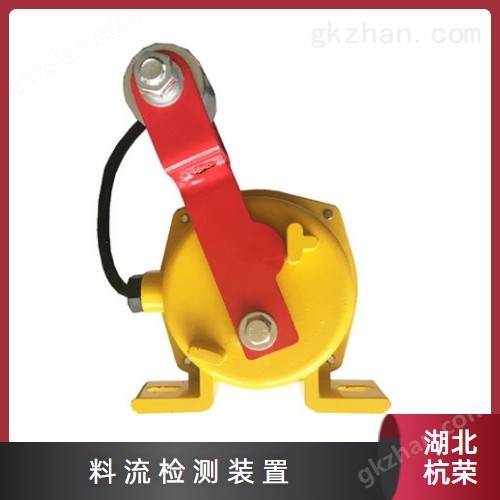

料流检测器保护配置GHLL-I,GHLL-II

用于对胶带运输机输送物料的检测，可发出有载运行信号。如与洒水装置连接，可实现对物料的自动洒水功能 本装置也可适用于双向运行的胶带机

技术参数

1、使用环境条件

a.环境温度 -20℃～+50℃

b.相对湿度 不大于85%

2、参数见下数
动作角度(双向)
触点数量
触点容量

性
重量(kg)
常开
常闭
±20°
1
AC380V 5A
1P55
>106次

料流检测器保护配置GHLL-I,GHLL-II

1、对于胶带较宽、带速较时采用门式支架安装。结构特点

2、如胶带较窄、速度较时可采用单臂式支架；

3、采用链球与物料接触减少了物料对的直接冲击，延长了使用寿命；

4、若选用单臂式支架架，横梁在箭头指向处断开，横梁与支臂交接处加一斜拉角钢. 工作原理 GHLL型料流检测装置采用下垂链环与物料接触的检测方式。当胶带运送物料时，物料推动链球并带动摆臂向一侧偏移，若偏移角度大于20°,内部开关启动，输出一组开关信号。

安装调整

1、采用门式支架安装时，将检测固定于横梁上；

2、链球度可视现场情况确定；

3、本装置开关转换角度20°,对有倾角的胶带机可适当调整安装角度；

4、对于单臂式安装可参照门式安装方式。

维护保养

1、定期检查紧固
