拉线开关

产品时间:2019-12-11

简要描述:

拉线开关安装在不能通过防护门来保护的机器和设备上。与蘑菇头紧急停止按钮相比,紧急拉线停止开关在拉线上任何一点都可进行操作。

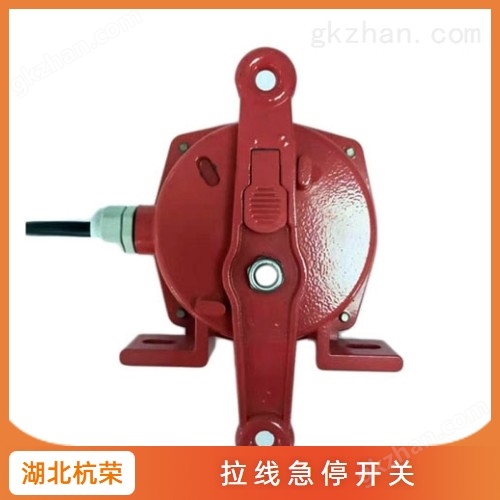

拉线开关
输送机急停开关,皮带机急停开关,KHJ-12/0.5型隔爆急停开关,KHJ急停开关
1.拉线开关概述
用途与适用范围 :
     KHJ-12/0.5(原KBJ-380/5)型矿用隔爆急停开关安装在胶带输送机机身一侧机架上,一般情况每70米安装一台,急停开关之间用拉绳或铅丝串接。胶带输送机正常运转时,急停开关摇臂置于垂直位置,当发生人身或设备事故时,拉动拉绳,使开关摇臂转动且带动转轴转动,凸轮机构迫使两只微动开关同时动作,切断胶带输送机控制回路或发出故障停机信号。急停开关动作同时机械闭锁键自动闭锁。当事故排除后,必需人工按动复位键,急停开关摇臂在弹簧机构作用下,恢复到正常工作状态。
1.2 防爆型式:矿用本质型, 防爆标志为:ExibI
1.3 型号及规格
K:开关 H:本质型 J:紧急停车 0.5/12:触点容量
1.4 主要特点
1.4.1 两端均配包塑拉绳,传感器动作后,锁定释放杆弹起,人工复位;
1.4.2 密封性能好,能在瓦斯、煤尘、烟雾、水气等恶劣环境中使用;
1.4.3 动作简单灵活可靠,维修方便;
1.4.4 开关有4个出线嘴,其中两只出线嘴是主电缆的引入、引出口;另外2只分
别接传感器或信号器;
1.4.5 电缆引入出线嘴采用直接引入法,接到相应的微动开关上;
1.5 使用环境条件
1.5.1 周围环境温度:-10℃~ 40℃;
1.5.2 海拔高度≤2000m;
1.5.3 大气压力:80~106Kpa;
1.5.4 周围空气月平均相对湿度不大于95%(25℃);
1.5.5 在有瓦斯和煤尘爆炸危险场所中;
1.5.6 在无破坏绝缘的气体或蒸气的环境中;
1.5.7 污染等级为3级,安装类别为1类;
1.5.8 振动:加速度50m/s2;冲击:峰值加速度500m/s2;
2. 主要技术参数
2.1 动作拉力:80N~120N;
2.2 人工复位,复位力:30N~50N;
2.3 角行程:6~14mm; 动作角度:±25⪚;
2.4 动作方式:双向拉线式;
2.5 触点容量:C12V/0.5A;
2.6 直接引入方式:
两侧主出线口(2个)15~20mm 选用7芯~10芯信号电缆;
下部出线口(4个)6~12mm 选用4芯(2芯)信号电缆;
2.7 重量:I型6.6KG ; II 型7.5KG
