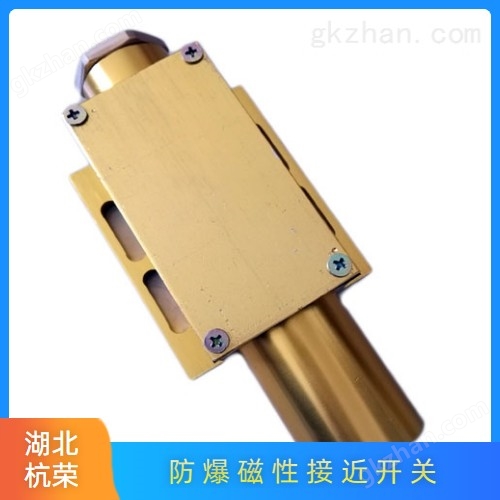

KYCX-10/10A容量耐温磁性接近开关

KYCX-10/10A容量耐温磁性接近开关

KYCX-10/10A容量耐温磁性接近开关

该限位开关主要用于煤矿的井底车场，总进风道或主要进风巷道，闸门控制，矿井提升设备，
自动控制，继电保护等作为位置检测用。如：用于矿井井门闭锁，箕斗，罐笼减速到位，过卷保
护，装卸载闸门，阻车器，摇台，推车机的限位及自动化控制等
型号解释

K---- 矿用

Y---- 一般型
C---- 磁触电
X---- 限位
|
|
1---- 额定电流
结构特点
该限位开关的外壳和控制磁钢的外壳，采用黄铜（Hpb59--1)或铬钢精加工而成，体积小，重量
轻，有安装使用维修方便，抗砸的点。壳内装有两只开关，载壳内部加装防震措施。进线嘴采
控制电路中。 为IP54.
工作原理
本开关是由静件磁性开关和动件控制磁钢组成，采用磁性感应原理，使内部开关动作，达到接点
通断的目的，实现对外电路的控制，（ kycx-10开关，接点并经特殊功率放大、增大开关容量，勿需
单独给电源），*克服了机械碰撞开关存在的接触不良，易损坏等特点。

技术指标
1 额定工作电压：AC/C 12v-24v-36v-127v-220v
2 额定工作电流：AC/C 1A
3 额定功率： AC/C　200W（纯阻性负载）
4 外形尺寸： 130×48×23mm
5 重 量： 0.7kg
6 接点方式： 一对常开,一对常闭(可根据用户要求接线）
7 开关与控制动作距离：A≤90mm B≤70mm c≤40mm ≤25mm
8 开关与控制磁钢zui大相对运动速度 15m/s
使用环境
　　 1、环境温度：-20°C +50°C
　　 2、环境湿度：95+（-）3%(环境温度25°C)
　　 3、海拔度：<2000M
