CL-37R磁性开关原理

CL-37R磁性开关原理

产品名称：CL系列-37型

产品类别：开关

产品型号：CL-37R,CL-37N,CL-37P

产品电压：5-240V

产品：HANGRONG/湖北杭荣

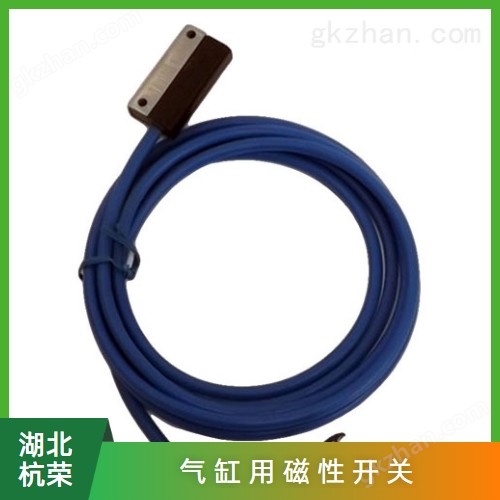

CL-37R磁性开关

一般是用来检测气缸活塞位置的，气缸备磁环的情况下才是备实际的使用价值，

其功能是通过检测运行过程之中活塞上面的磁环，

用来确定电磁阀工作通断的信号检测元件

，参数表

• 参数表

• 接线图

• 尺寸规格

尺寸规格

适用范围：冶金，钢铁，石油，化工，纺织，，食品，印刷，矿山，电力、电子，仪表等行业设备

杭荣所的各种产保1年，包装，，欢迎采购！
为制造商创造、。.品.的面向广大客户.欢迎广大客户前来订购！

工作原理

‌磁性开关的工作原理主要是通过磁铁感应来控制电路的通断。‌ 磁性开关是一种利用磁场信号来控制的线路开关器件，也称为磁控开关。它通过磁铁来感应，常用的磁铁包括烧结钕铁硼、橡胶磁和永磁铁氧体。磁性开关主要有单触点和双触点两种类型，单触点只有两条线，当有磁铁靠近时接通；双触点有三条线，其中两条接通，当有磁铁靠近时，另一条接通，形成常开和常闭状态。‌

磁性开关的核心部件是干式舌簧管，也称为干簧管。这是一种有触点的无源电子开关元件，外壳通常是一根密封的玻璃管，管中灌有惰性气体，并装有两个铁质的弹性簧片电板。平时，玻璃管中的两个簧片是分开的。当有磁性物质靠近玻璃管时，在磁场的作用下，管内的两个簧片被磁化而互相吸引接触，使电路接通。外磁力消失后，两个簧片由于自身的弹性而分开，电路断开。因此，磁性开关可以作为传感器使用，用于计数、限位等，广泛应用于安防系统（如门磁、窗磁）和各种通信设备中。

CL-37R磁性开关原理
