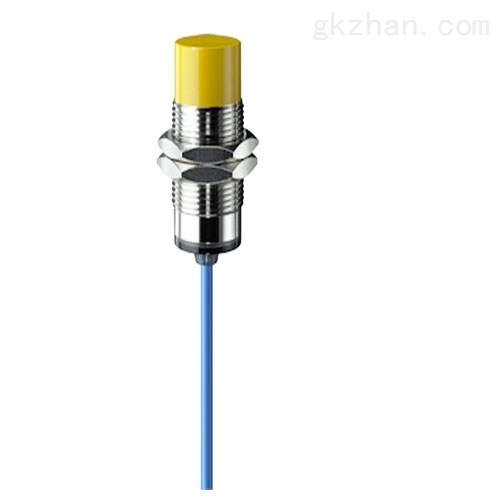

防水接近开关E2E-X31

产品时间:2021-05-22

简要描述:

防水接近开关E2E-X31,湖北杭荣电气有限公司
是一种毋需与运动部件进行机械接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动交流或直流电器或给计算机装置提供控制指令。

防水接近开关E2E-X31
接近开关E2E-X31接近开关E2E-X31的技术参数图片规格书尺寸项目 型号M8M12M18M30屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽E2E-X2□E2E-X4M□E2E-X3□E2E-X8M□E2E-X7□E2E-X14M□E2E-X10□E2E-X20M□检测距离
mm±10%4mm±10%3mm±10%8mm±10%7mm±10%14mm±10%10mm±10%20mm±10%设定距离*10~1.6mm0~3.2mm0~2.4mm0~6.4mm0~5.6mm0~11.2mm0~8mm0~16mm应差距离检测距离的15%以下检测距离的10%以下检测物体磁性金属(非磁性金属时检测距离减小。「特性数据」参见→755、756页)检测物体铁8×8× 1mm铁20×20× 1mm铁12×12× 1mm铁30×30× 1mm铁18×18× 1mm铁30×30×1mm铁54×54× 1mm应答频率 *21.5kHz1kHz0.8kHz0.5kHz0.4kHz0.1kHz电源电压(使用电压范围)C12~24V 脉动(p-p)10%以下 (C10~30V)泄漏电流0.8mA以下控制输出开关容量3~100mA、诊断输出50mA[(仅为1(5)S]残留电压*33V以下(负载电流100mA、导线长2m时、仅M1J-T为5V以下)显示灯1型:动作显示灯(红色)、设定显示灯(绿色) 2型:动作显示灯(红色)动作形态(接近检测物体时)1型: NO 2型:NC 详见「输入输出段回路图」的时间表→758页诊断输出延迟时间0.3~1s保护回路脉冲吸收、负载短路保护(控制输出、诊断输出等包括在内)环境温度动作时:-25~+70℃ 保存时:-40~85℃ (不结冰、结露)环境湿度动作时、保存时:各35~95%RH (不结露)温度的影响温度范围-25~70℃+23℃ 时、±15%检测距离以内温度范围-25~70℃,+23℃时、±10%检测距离以内电压的影响额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内绝缘阻抗50MΩ以上(C500兆欧表)充电部与外壳间耐电压AC1,000V 50/60Hz 1min 充电部与外壳间振动(耐久)10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h冲击(耐久)500m/s2 X、Y、Z各方向10次1,000m/s2 X、Y、Z各方向 10次保护构造导线引出型、接插件中继型:IEC规格IP67[ JEM规格 IP67g(耐浸型、耐油型)] 接插件型:IEC规格 IP67连接方式导线引出型(导线长 2m)、接插件型、接插件中继型(导线长 300mm)(捆包状态)导线引出型约60g约70g约130g约175g接插件中继 型——约40g约70g约110g接插件型约15g约25g约40g约90g材质外壳不锈钢(SUS303)黄铜检测面PBT紧固螺母黄铜镀镍带齿垫圈铁 亚铅镀层附件操作说明书*1. 请在绿色显示灯应灯亮的范围内使用。(除2)。
*2. 直流开关部的应答频率数为平均值。检测物体的间距为检测物体的2倍、设定距离为检测距离的1/2。
防水接近开关E2E-X31
*3. M1J-T时,残留电压为5V,请确认与连接机器的接口条件后再使用。(参照→764页)
大量供应:E2E- E2G- E2A- TL- E3F3- E3JM- E3JK- E3Z- E3S- 等系列/接近接近开关:E2E-C1C1 E2E-X1C1 E2E-X1R5E1 E2E-X2E1 E2E-X5E1接近开关原理概述
  接近开关是一种毋需与运动部件进行机械接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动交流或直流电器或给计算机装置提供控制指令。
  当一个磁性目标靠近时,磁式传感器的电流消耗随之增加。
  当一个目标(永磁铁或外部磁场)接近时,线圈铁芯的导磁性(线圈的电感量L是由它决定的)变小,线圈的电感量也减小,Q值增加。响应曲线与永磁场的方向有关。作用距离大于电感接近开关。该传感器能检测金属物体,也能检测非金属物体,对金属物体可以获得最大的动作距离,对非金属物体动作距离决定于材料的介电常数,材料的介电常数越大,可获得的动作距离越大。
  电源接通时,RC振荡器不振荡,当一目标朝着电容器的电靠近时,电容器的容量增加,振荡器开始振荡。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的。如此重复10次,最后计算10次测量值的最大值和最小值与10次平均值之差,差值大者为重复精度误差。
  接近开关的工作原理
  1、电感式接近开关工作原理
  电感式传感器由三大部分组成:振荡器、开关电路及放大输出电路。此时启动电机,逐步提高转速,在转速与动作片的乘积与频率计数相等的条件下,可由频率计直接读出开关的动作频率。
  4)动作频率测定;用调速电机带动胶木圆盘,在圆盘上固定若干钢片,调整开关感应面和动作片间的距离,约为开关动作距离的80%左右,转动圆盘,依次使动作片靠近接近开关,在圆盘主轴上装有测速装置,开关输出信号经整形,接至数字频率计。
  3)回差H的测定;最大动作距离和释放距离之差的绝对值。
  (2)接近开关技术指标检测
  1)动作距离测定;当动作片由正面靠近接近开关的感应面时,使接近开关动作的距离为接近开关的最大动作距离,测得的数据应在产品的参数范围内。
  4)对于检测体为金属时,若检测灵敏度要求不高时,可选用价格低廉的磁性接近开关或霍尔式接近开关。
  2)当检测体为非金属材料时,如;木材、纸张、塑料、玻璃和水等,应选用电容型接近开关。对铝、黄铜和不锈钢类检测体,其检测灵敏度就低。
E2E-X10E1 E2E-X2F1 E2E-X5F1 E2E-X10F1 E2E-2ME1
E2E-X5ME1 E2E-X10ME1 E2E-X18ME1 E2E-X8M1 E2E-X14M1
E2E-X2M1 E2E-X21-N E2E-X31-N E2E-X71-N E2E-X101-N
E2E-X2MF1 E2E-X5MF1 E2E-X10MF1 E2E-X5MY1 E2E-18MF1
E2E-X1R5Y1 E2E-X2Y1 E2E-X5Y1 E2E-X10Y1 E2E-X18MY1
E2K-C25ME1 E2K-X15ME1 E2K-F10MC1 E2Q-N15E3-51QE2Q-N25ME3-G E2E-CR8C1 E2E-CR8B1 E2E-CR5C1
TL-Q5MC1-Z TL-N5ME1 TL-N10ME1 TL-N20ME1
TL-20ME1 TL-N5MY1 TL-10MY1 TL-N20MY1
TL-F20MY1 TL-Q5M1
光电开关:
E3Z-T61 E3Z-62 E3Z-R61 E3Z-61 E3Z-62 E3Z-T81
E3Z-R82 E3Z-81 E3Z-82 E3Z-G62 E3F3-R61 E3F3-T61
E3F3-T81 E3F3-R81 E3F3-31 E3F3-32 E3F3-T11 E3F3-11
E3JK-5M1 E3JK-5M2 E3JK-R4M1 E3JK-R4M2 E3JK-S30M1
E3JK-S30M2 E3JK-T11 E3JK-11 E3JK-T31
E3JM-10M4 E3JM-R4M4 E3JM-S70M4 E3JM-10M4T E3JM-R4M4T
E3JM-S70M4T E3S-CT11 E3S-2E4 E3S-2E41 E3S-S30E4
E3S-S10E4 E3S-GS3E4 E3S-RS30E4 E3S-VS1E4 E3S-VS5E42R
E3S-5E4
光电传感器:
EE-SX77/87 EE-SX47/67
EE-SPX74/84 EE-SPX-W
EE-SPX303/403 EE-SPW311/411
EE-SPY301/401 EE-SX670/ 671/ 672/673
EE-SX670A/ 671A/672A/674
EE-SY671/672 EE-SPX613
EE-SPY801/802 EE-SX871A EE-SX771 EE-SX870
