NJK-5002C磁铁感应霍尔开关

产品时间:2021-06-22

简要描述:

NJK-5002C磁铁感应霍尔开关特点
电源电压范围宽,频率,寿命长,体积小,安装方便 ,能直接和晶体管及TTL.MOS等逻辑电路接口。

HANGRONG/杭荣

型号:NJK-5002C

品名:霍尔传感器 磁性开关 带磁铁

外形:直径12毫米圆柱体

检测距离:8毫米(mm

工作电压:直流

输出方式:NPN常开

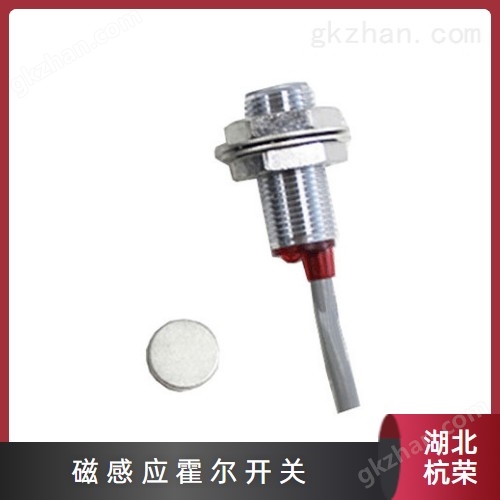

NJK-5002C磁铁感应霍尔开关产品图片

NJK-5002C磁铁感应霍尔开关如何安装

的广泛应用应用

一、 简介NJK系列霍尔传感器是由电压调整器,霍尔电压发生器,差分放大器,施密特触发器和集电极开路的输出级组成的磁敏传感器,其输入为磁感应强度、输出是一个数字电压讯号。

二、特点电源电压范围宽,频率,寿命长,体积小,安装方便 ,能直接和晶体管及TTL.MOS等逻辑电路接口。

三线制

螺纹圆柱型

系列

齐平安装8mm

M12X1X40

检测距离Sn [mm]

由感应磁铁决定 一般10mm

PNP常开 NJK-5002A

HR12-10P

常闭 NJK-5002B

HR12-10P2

NPN常开 NJK-5002C

HR12-10N

常闭 NJK-5002

HR12-10N2

工作电压UB [V]524

持续电流IL [mA]6200

开关频率 [HZ]2500

短路保护无

极性保护有

Ip67

输出指示LED 红色

工作温度 []-25+70

连接方式2mPVC电缆

外壳材料黄铜镀镍

电流的磁效应速率接近开关选用电流的磁效应基本原理,在被测轴承端盖部安裝软磁铁传动齿轮,传动齿轮与被测物件同轴输出转动,摄像头安裝在传动齿轮的外圆上上。摄像头由圆柱型稀土永磁变压器骨架和绕在变压器骨架周边的电磁线圈构成。当传动齿轮的齿应对摄像头时,变压器铁芯的磁通量增大;当传动齿轮的齿槽应对摄像头时,变压器铁芯的磁通量缩小。


当传动齿轮旋转时,变压器骨架的磁通量循环系统产生变化。当探头磁通量提升时,电磁线圈輸出正单脉冲;当探头磁通量减少时,电磁线圈輸出负单脉冲。波形差分信号根据整形美容放大仪传送。
