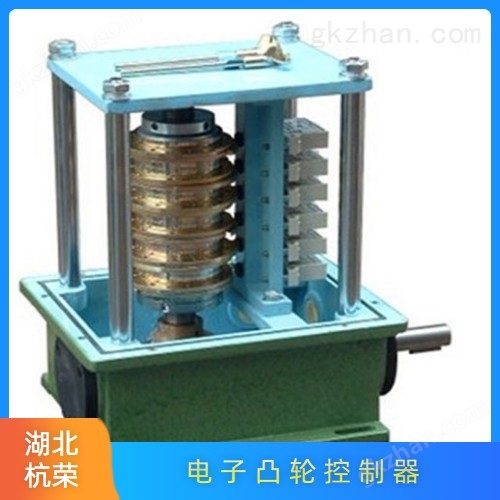

T3H29-GH/T6H29-N电子主令控制器

产品时间:2022-07-13

简要描述:

T3H29-GH/T6H29-N电子主令控制器,湖北杭荣电气有限公司,供应,一年,

湖北杭荣T3H29-GH、T6H29-NK杭荣电子凸轮控制器

T3H29-GH、T6H29-NK杭荣电子凸轮控制器

T3H29-GH/T6H29-N电子主令控制器的参数

电子凸轮控制器
T3H29-NK、T3H29-NH、T3H29-NT、T3H29-PK、

T3H29-PH、T3H29-PT、T3H29-K、T3H29-H、

T3H29-GK、T3H29-GH、T6H29-NK、T6H29-NH、

T6H29-NT、T6H29-PK、T6H29-PH、T6H29-PT、

T6H29-K、T6H29-H、T6H29-GK、T6H29-GH、

T9H29-NK、T9H29-NH、T9H29-NT、T9H29-PK、

T9H29-PH、T9H29-PT、T9H29-K、T9H29-H、

T9H29-GK、T9H29-GH、T12H29-NK、T12H29-NH、

T12H29-NT、T12H29-PK、T12H29-PH、T12H29-PT、

T12H29-K、T12H29-H、T12H29-GK、T12H29-GH、

T20H29-NK、T20H29-NH、T20H29-NT、T20H29-PK、

T20H29-PH、T20H29-PT、T20H29-K、T20H29-H、

T20H29-GK、T20H29-GHT3H29-GH/T6H29-N电子主令控制器防爆电铃系列
XELB-150mm、BAL-180mm、KZL-150mm、J1、

Z1、KB-1、HRB-80、HRB-75、HRB-60、

矿用本安型按键机HB-1型、HB-2型、HBK-1型、HBK-2型、KZ-168
内击式系列电铃
UC4-55mm、UC4-75mm、UC4-100mm、UC4-150mm
外击式系列电铃(煤生)
SHF-100mm、SHF-125mm、SHF-150mm、SHF-200mm、SHF-250mm、

SHF-300mm
外击式系列电铃(不锈钢)
SHF-100mm、SHF-125mm、SHF-150mm、SHF-200mm、SHF-250mm、

SHF-300mm
消防系列电铃
EBL-100mm、EBL-150mm、EBL-200mm、EBL-250mm
防爆电铃:XELB-180mm
电子凸轮T12H29-PH、T12H29-PT、T12H29-K、

T12H29-H、T12H29-GK、T12H29-GH、T20H29-NK、

T20H29-NH、T9H29-PT、T9H29-K、T9H29-PK、

T9H29-NK、T6H29-PT、T6H29-K、T6H29-PK、T6H29-NK

电子凸轮电子凸轮控制器 T3H29-NK、T3H29-NH、

应用

电子凸轮可以应用在诸如汽车制造、冶金、机械加工、纺织、印刷、食品包装、水利水电等各个领域。

比如在机械加工方面,用电子凸轮来代替笨重的机械凸轮当然是简单的了。将马达轴上的机械凸轮换成旋转做位置反馈,将电子凸轮的信号送控制器,即可实现原来的机械凸轮全部功能。毫无疑问采用电子凸轮的系统具有更高的加工精度和灵活性,能大幅提高生产效率。

在水处理和水利水电方面,电子凸轮也有其特别的应用价值。将电子凸轮的传感器(一般是旋变)上安装一个浮标,将浮标置于水面上,浮标随水面的变化而上下运动,带动传感器轴一起运动。将目标水位对应的旋变位置设置为凸轮DOG的终止(OFF)角度,将允许的最高水位对应的旋变位置设置为凸轮DOG的起始(ON)角度。水位传感器的信号送凸轮控制器,控制器控制拉闸马达。这样当水位达到最高水位时,传感器将水位信息反馈给凸轮控制器,再控制拉闸马达驱动器便可泻洪;当达到目标水位后,凸轮输出信号翻转,马达通车,实现水位稳定。

当然,水位控制不是电子凸轮的用途,流量控制往往显得更为重要。由于电子凸轮可以输出CAM+POSITION,也就是凸轮和位置信息,所以在控制中水位传感器可以将水位精确反馈给凸轮控制器,如果再在拉闸马达上安装一编码器的话,就可以实现排洪流量的确控制。而这一点往往是最重要的。此外电子凸轮提供的串行通讯口,可以和PC通信,从而可以实现远程控制。

在印刷行业,电子凸轮也已经获得了应用。将旋变安装在传动马达轴上,旋变将马达的位置和速度信息反馈给电子凸轮,电子凸轮输出传动马达的速度和凸轮信号给送纸马达驱动器,实现送纸和传动之间的的同步,此外,由于电子凸轮有速度感应的功能,所以它可以象伺服一样实现恒速送纸。另外,控制器可以和电脑通信,从而使得控制更加智能化。

在矿山采矿和冶金方面,电子凸轮也有其广泛的应用,典型的矿山采掘设备,从矿床挖掘到矿石储存和矿物在港口转运,整个过程都由电子凸轮做传送定位、旋转角度设定和监控、矿物料斗升降控制。

此外,电子凸轮还可以应用在象弹簧机,木工机械,自动涂装生产线上,在此不一一介绍。

电子凸轮产品系列适中,性能稳定,使用灵活,具有广阔的应用前景。



T3H29-NT、T3H29-PK、T3H29-PH、T3H29-PT、T3H29-K、

T3H29-H、T3H29-GK、T3H29-GH、T6H29-NK、T6H29-NH、

T6H29-NT、T6H29-PK、T6H29-PH、T6H29-PT、T6H29-K、

T6H29-H、T6H29-GK、T6H29-GH、T9H29-NK、T9H29-NH、

T9H29-NT、T9H29-PK、T9H29-PH、T9H29-PT、T9H29-K、

T9H29-H、T9H29-GK、T9H29-GH、T12H29-NK、T12H29-NH、

T12H29-NT、T12H29-PK、T12H29-PH、T12H29-PT、T12H29-K、

T12H29-H、T12H29-GK、T12H29-GH、T20H29-NK、T20H29-NH、

T20H29-NT、T20H29-PK富的信息如:转角时钟、冲程速度(SPM)及产量实时的显示。其内置的顶点停车自动运算功能可实时的进行自动补正运算,用凸轮信号输出达到用普通PLC也能实现顶点停车功能,并有8或16点的电子凸轮输出。是普通压力机实现自动化的、完满的方案。

TL3H29-NK、TL3H29-NH、TL3H29-NT、TL3H29-PK、TL3H29-PH、

TL3H29-PT、TL3H29-K、TL3H29-H、TL3H29-GK、TL3H29-GH、

TL6H29-NK、TL6H29-NH、TL6H29-NT、TL6H29-PK、TL6H29-PH、

TL6H29-PT、TL6H29-K、TL6H29-H、TL6H29-GK、TL6H29-GH、

TL9H29-NK、TL9H29-NH、TL9H29-NT、TL9H29-PK、TL9H29-PH、

TL9H29-PT、TL9H29-K、TL9H29-H、TL9H29-GK、TL9H29-GH、

TL12H29-NK、TL12H29-NH、TL12H29-NT、TL12H29-PK、TL12H29-PH、

TL12H29-PT、TL12H29-K、TL12H29-H、TL12H29-GK、TL12H29-GH、

TL20H29-NK、TL20H29-NH、TL20H29-NT、TL20H29-PK、TL20H29-PH、

TL20H29-PT、TL20H29-K、TL20H29-H、TL20H29-GK、TL20H29-GH、

子凸轮,专为冲压机床设计的全自动顶点停车控制及电子凸轮系统。输入、输出显示由薄膜式面板完成,并有指示灯显示输入/输出点的动作状态。系统可监控如刹车惯量、刹车速度以及补正on/off角度和PLC刹车反应延迟时间等。

适用于交流50HZ,工作电压90250V及直流电压1030V的电路中,可直接或经过减速与操作机构连接,而的电子接近开关根据操作机构行程或转角按一定顺序闭合断开

本产品机械式主令,电子主令应用于压力机、焊接机、自动化流水线、包装机械、运输机械、起重机械、建筑机械、矿山机械、轧钢机械和铜板加工机械中。根据目前冶金行业的需求,应用于轧钢机、推钢机、拉钢机、飞剪机等。该产品选用无触点接近开关为主要元件,感应灵敏,性能。立式电子凸轮的电路数有:3、4、6、9、10、12等回路,传动比:5:1、10:1、20:1/30:1等。以上产品,可根据实际需要选择适应的比速。

总电路数:

总电路数

3

4

6

9

10

12

L(mm)

140

160

200

260

280

370

直流
10~30V

NPN
3/4线

常开

OTH3-A1W

OTH4-A1 W

OTH6-A1W

OTH8-A1W

常闭

OTH3-A2W

OTH4-A2W

OTH6-A2W

OTH8-A2W

开+闭

OTH3-A3W

OTH4-A3W

OTH6-A3W

OTH8-A3W

PNP
3/4线

常开

OTH3-B1W

OTH4-B1W

OTH6-B1W

OTH8-B1W

常闭

OTH3-B2W

OTH4-B2W

OTH6-B2W

OTH8-B2W

开+闭

OTH3-B3W

OTH4-B3W

OTH6-B3W

OTH8-B3W

2线

常开

OTH3-1W

OTH4-1W

OTH6-1W

OTH8-1W

交流
90~250V

常开

OTH3-A1W

OTH4-A1W

OTH6-A1W

OTH8-A1W

常闭

OTH3-A2W

OTH4-A2W

OTH6-A2W

OTH8-A2W

BF-GSWFK6SR-G7/01电子凸轮 WT-F-PKH09

LK2-WT-F-PK 03 TLK2-06电子凸轮LK1-WT-F-NH06

LK1-WT-G-K09

T6H29-GK、T6H29-GH、T9H29-NK、T9H29-NH、T9H29-NT、

T9H29-PK、T9H29-PH、T9H29-PT、T9H29-K、T9H29-H

1.角度传感器:值型旋转编码器(Resolver),IP 等级≒65,抗震、耐油污可使用在环境较差的场所;
2.角度/SPM 显示:SPM >10 时,显示SPM 值,SPM ≦10 时,显示角度值,停车时显示角度值;
3.顶点全自动停车功能:运行中动态跟踪,全自动计算提前角,并用凸轮输出停车;
4.下死点(180度)任意设定功能:无须机械调整传感器的安装;
.可软件密码锁定设定功能:机床设置分级开放,利于管理;
7.角度传感器正/反转设定功能:方便机床机械设计;

注:

负极接触点输出请在型号后面加上F.例:WT-G-K03F

ZTLKZQ 2电子凸轮控制器TK9-3002A,TK9-3002B,TK9-3002

根据输出点数分别有:8点输出的FC-81-FC,16点输出的FC-161-FC,32点输出的FC-321-FC三种机型

WT-A-K-6 适用于交流50HZ、电压380V以下的电力线路中,既可配装触点式动作开关也可配无触点的接近开关,应用于各种、速压力机、包装机、轧钢机、自动电焊机、纺织机以及其他需要实现程序控制的各类设备中做为主令。

WT-3-NA03 WT-3-NA06 WT-3-NA09 WT-3-NA12
