SBK-I/II刮板机从动轴失速监测开关的安装

SBK-I/II刮板机从动轴失速监测开关的安装

厂家：湖北杭荣电气有限公司

产品型号：SBK-I,SBK-II

产品图片：

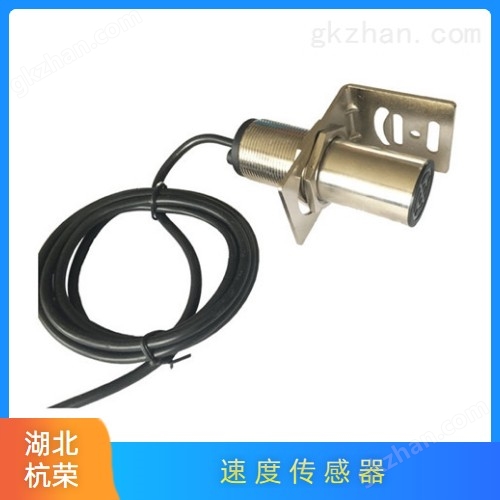

SBK-I失速断链保护开关SBK-II失速断链保护装置

SBK-I/II失速监测开关应安装在设备的从动轴上，如埋刮板输送机，提升机，皮带输送机，拉链机等的改向轮轴，螺旋输送机，破碎机等的尾轴上见图一。

SBK-I/II从动轴失速监测开关的安装机械安装工序:

1.拆下端盖，在端盖中心钻≥φ12孔，在下部钻φ5.1孔，攻丝M6(与失速监测开关支架两孔相配套加工)后用螺丝固定端盖与支架

2.在轴头上钻φ5.1孔，攻丝M6深10-15mm

3.旋紧双头镙杆

4.装端盖

5.装检测片，H1≥20mm并用螺母固定

6.安装失速监测开关与监测片距离H2=5mm

SBK-I/II刮板机从动轴失速监测开关的安装

说明:有些机器的被传动轴较长，伸出端盖以外，针对此类情况，只需将检测片制作成匝状固定在轴头上即可(请注意检测片的平面与失速监测开关探头面保持平行。防止磁性材料强干扰，请特别注意，以避免引起机器不运转)

检测片尺寸100×10×2mm，材料普通铁皮，片数种类有2片、4片、6片等多种。图一中失速监测开关的安装位置视体情况而定，不必拘泥于此图，在不影响正常工作的前提下只要满足&lquo;给探头单位时间内均匀的脉冲信号&rquo;这个条件即可，也就是说被传动轴侧安装一个检测物能给探头信号。

SBK-I、SBK-II失速监测开关、断链保护器

1、概述

SBK-I/II失速监测开关(断链保护器)，是用于斗式提升机、埋刮板输送机、螺旋输送机、皮带输送机和刚叶轮给料机等输送设备上，监测设备的运转状况，以达到保护设备运行的目的。与PLC、CS系统有良好兼容性。

2、使用环境和主要技术指标

环境温度:-20℃-70℃相对温度:≤90%(25℃时)

工作制:24小时工作制

:IP 65

电源:C24V 2A, AC220V 2A(继电器常闭点输出)

检测速度范围:1-200转/分 检测间距:5-8mm

延时时间:3-5秒

外型尺寸:M30×70mm

体积小、重量轻、寿命长、便宜、安装方便、维护;

3、工作原理

输送机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当电机及机械传动装置因堵转卡转超载慢转皮带打滑传动链(带)脱落传动轴断裂等故障发生时，其从动轴转速大幅度下降甚至为零。当从动轴转速于设定值(从动轴正常转速下降达80%)时，失速监测开关动作，输出一开关信号，用于控制电机，停止运行，从而保护设备。

失速监测开关安装在被动轴上转动，被动轴装有检测片。当电动机正常运转时，通过主动轴驱使被动轴转动，被传动轴上的检测片也随之旋转。失速监测开关接收到检测片的均匀间隔脉冲信号，此时失速监测开关为闭合状态。当出现故障时，此时检测片也随之慢转或停转。在工艺时间内(3-5秒)还未有转动脉冲信号发出，失速监测开关将由闭合状态转为断开，继电器也断开，及时停机，的保护设备。(此产品接收检测片转动脉冲信号与电机大小无关)

4、安装与接线:
