皮带双向拉绳控制器的作用

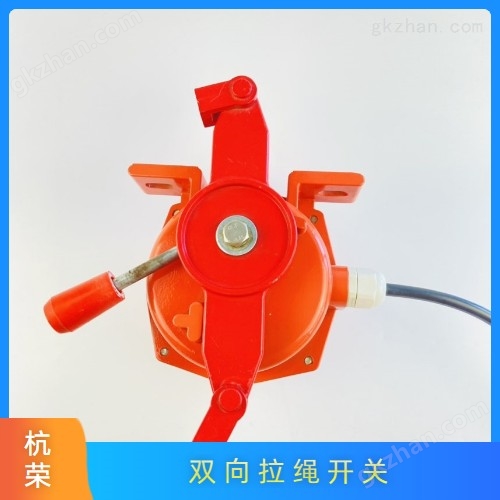

WLK-R22/WS 皮带双向拉绳控制器的作用

紧急停机、安全保护

‌皮带双向拉绳控制器的主要作用包括紧急停机和安全保护。‌

紧急停机功能

当皮带输送机在运行过程中出现异常情况，如货物堵塞、设备故障等，操作人员可以通过拉起拉绳，触发开关，实现紧急停止，防止事故扩大。这种设计确保了输送机的安全运行，保护了设备和操作人员的安全‌。

安全保护功能

‌防止误启动‌：当维修人员未撤离或存在其他异常情况时，可以将拉绳开关锁定在停机位置，防止胶带机被误启动，确保检修人员的安全‌。

‌适用于多种场景‌：双向拉绳开关广泛应用于电力、煤矿、建材、码头、冶金等行业，适用于常规皮带输送机、梭式输送机、裙边式给料输送机等多种设备，具有行程开关和微动开关的特性，动作可靠，频率响应高，使用寿命长‌。

结构特征与工作原理

双向拉绳开关主要由拉绳、滑轮、触发杆、开关本体等部分组成。当拉动拉绳时，触发杆动作，使开关闭合或断开，从而实现紧急停机或禁止启动的功能。这种设计使得开关动作可靠，频率响应高，使用寿命长，并且具有防水、防震等特点‌。

综上所述，皮带双向拉绳控制器在皮带输送机的安全保护中起着至关重要的作用，通过紧急停机和安全保护功能，确保了设备的正常运行和操作人员的安全。

特点：
1． 本产品采用铝合金铸造壳体、强度、重量轻。
2． 外壳 达到，可在恶劣环境下长期工作。
3． 本产品动作灵敏、稳定性、性能。

WLK-R22/WS  主要技术参数：

产品型号：WLK-R22/WS

开关触点数量：1常开、1常闭独立接点

触点容量：AC 380V 3A

复位方式：手动复位

工作环境：相对湿度：≤90％（25℃）工作温度：-20～+35℃海拔度：≤2000M

外壳材质：铸铁/铸强度铝合金

重量（kg）：11

接口方式：双出线口

  WLK-R22/WS  结构特征与工作原理：

本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

WLK-R22/WS  采用铝合金压铸而成，强度、外壳重量轻而且坚固，外面用红色和黄色烤漆，不易脱落，光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。

WLK-R22/WS 皮带双向拉绳控制器的作用
