产品时间:2022-07-14

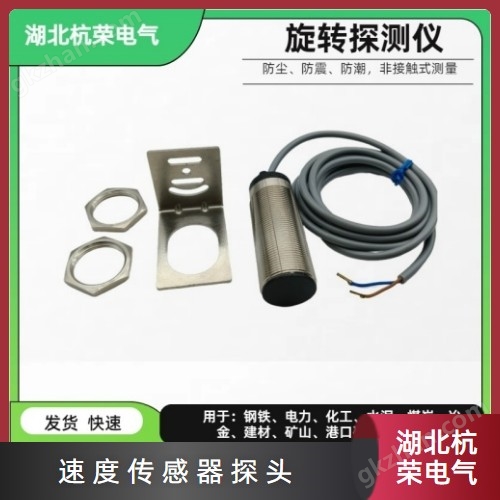

FSS102速度开关/传感器,开关输出一个电信号经比较器处理,而被测物体的运动也产生一个振荡频率进入比较器,当被测物体的振荡频率小于速度传感器设定频率时开关为打开状态;当被测物体的振荡频率大于速度设定频率时开关为闭合状态。
FSS102速度开关/传感器用途与适用范围
自抑制监测旋转速度开关简称,适用于皮带输送、吊桶提升、螺旋推进、 研磨机、破碎机、泵、离心干火机、搅拌机监测打滑、皮带断裂、动轴剪切和过载等。
FSS102动作原理
开关输出一个电信号经比较器处理,而被测物体的运动也产生一个振荡频率进入比较器,当被测物体的振荡频率小于设定频率时开关为打开状态;当被测物体的振荡频率大于设定频率时开关为闭合状态。 FSS102一般检测速物体,当物体运动速度于预置速度时,开关输出为打开状态。注:所有须通电后延时9秒才能使监测机器与设备起动*。图1为链接断开监测。
FSS102装配步骤
FSS102调整
开关使用多圈电位器进行调整,顺时针旋转频率增加,逆时针旋转频率减少。
例如:链接断开监测
注齿深≥30mm
FSS102速度开关/传感器
zui小安装距离
边到边
面到面
面朝金属物
安装于金属支持物上
技术参数
迟滞曲线(△Fr)
5...15% of Fr
功率传输时滞
9s±20%+ 1/Fr
工作环境温度
-25oC...+70oC
连接方式
预置2mPUR电缆
动作指示
LE
IP66
符合
GB/T14084.10
接线图
BN
BK
BU
棕
黑
兰
技术参数
3线C PNP
脉冲/分
6...150
S30-1210PA
120...3000
S30-1210PB
2线 AC
脉冲/分
S30-4810KA
S30-1210KA
S30-2410KA
S30-4810KB
S30-1210KB
S30-2410KB
感应距离
10mm
设定距离
工作电压
C 12...48V
C 24...220V
(50/60Hz)
AC 110...120V
(50/60Hz)
C24...240V
(50/60Hz)
电压极限(包括波纹)
C 10...48V
AC 20...60V
AC 93...132V
AC 187...264V
开关容量
0...200mA
过载短路保护
40...300mA
(2A流涌电流)
20...300mA, , , , , , ,
(2A流涌电流)
20...300mA
(2A流涌电流)
电压降(闭合状态)
≤1.8V
≤4.5V
IP66
输出状态
PNP三线常开
交流两线常开
环境温度
-25oC~+70oC
