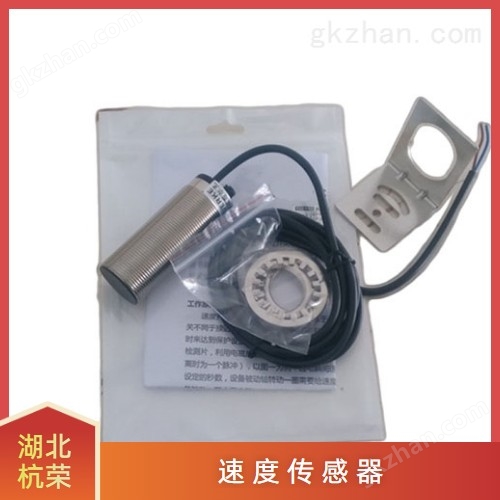

速度传感器

SBK-II，SBK-I速度传感器技术参数说明

SBK-II断链保护器、接近开关

工作原理

SBK-II，SBK-I速度传感器输送机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当电机及机械传动装置因堵转卡转超载慢转皮带打滑传动链(带)脱落传动轴断裂等故障发生时，其从动轴转速大幅度下降甚至为零。当从动轴转速于设定值(从动轴正常转速下降达80%)时，失速监测开关动作，输出一开关信号，用于控制电机，停止运行，从而保护设备。

1、SBK-II，SBK-I概述

SBK-I/II失速监测开关(断链保护器)，是用于斗式提升机、埋刮板输送机、螺旋输送机、皮带输送机和刚叶轮给料机等输送设备上，监测设备的运转状况，以达到保护设备运行的目的。与PLC、CS系统有良好兼容性。

2、SBK-II，SBK-I使用环境和主要技术指标

环境温度:-20℃-70℃相对温度:≤90%(25℃时)

SBK-II，SBK-I工作制:24小时工作制

:IP 65

电源:C24V 2A, AC220V 2A(继电器常闭点输出)

检测速度范围:1-200转/分    检测间距:5-8mm

延时时间:3-5秒

外型尺寸:M30×70mm

圆柱型，金属外壳，埋入式：
直径：Ø 8，12，18 和 30
感应距离：2.5，4，8 或 15 mm, 取决于产品型号
圆柱型，金属外壳，非埋入式：
直径：Ø 12，18 和 30
感应距离：7，12 或 22 mm, 取决于产品型号
扁平型，塑料外壳，埋入和非埋入式：
E，C 和 型
感应距离：15，25 或 60 mm, 取决于产品型号
介绍
扁平型，塑料外壳，埋入式：
J和F型
感应距离：2.5 或 5 mm，取决于型号
扁平型，塑料外壳，埋入式安装：
E，C，型
感应距离：10，15 或 40 mm，取决于型号
圆柱型，金属外壳，埋入式（感应距离增强型）：
直径：Ø 6.5，8，12，18 和 30
感应距离：2.5，4，10 和 20 mm
圆柱型，金属外壳，埋入式（感应距离）：
直径：Ø 8，12，18 和 30
感应距离：1.5，2，5 和 10 mm
塑料外壳 XS4 P 型
应用：食品和饮料加工、化工行业、海事部门
圆柱型，塑料外壳，非埋入式
表面带螺纹：M8，M12，M18 和 M30
感应距离：2.5…15 mm，取决于型号

基本型
应用：用于机械、清洁环境
圆柱型，塑料外壳，非埋入式
表面带螺纹：M8，M12，M18 和 M30
感应距离：2.5…15 mm，取决于型号
圆柱型，金属外壳，埋入和非埋入式
表面无螺纹 Ø 6.5 或表面带螺纹 M8，M12，M18 和 M30
感应距离：1.5…15 mm，取决于型号

紧凑型
应用：用于小部件的装配机械
圆柱型，金属外壳，埋入和非埋入式
表面无螺纹 Ø 4，6.5 或表面带螺纹 M5x0.5
感应距离：1…2.5 mm，取决于型号

交直流两用型，带短路保护
应用：不备压直流电源的简单机械或设备
圆柱型，金属外壳，埋入和非埋入式
表面带螺纹：M12，M18 和 M30
感应距离：2…15 mm，取决于型号

固态输出型： NO+NC 固态输出
应用：装配机械、传送系统、物料输送、机器人
圆柱型，金属和塑料外壳，埋入和非埋入式
表面无螺纹 Ø 6.5 或表面带螺纹 M8，M12，M18 和 M30
感应距离：1.5…15 mm，取决于型号

固态输出 PNP+NPN 型：NO/NC固态输出，可编程
应用：装配机械、传送系统、物料输送、机器人技术
圆柱型，金属和塑料外壳，埋入和非埋入式
表面带螺纹：M12，M18 和 M30
感应距离：2…15 mm，取决于型号
机械工和传送带上物体检测用传感器
圆柱型，金属外壳，埋入式
表面带螺纹：M12，M18 和 M30
感应距离：5…18 mm，取决于型号

旋转监控用传感器
应用：检测传送带速、过载和打滑
圆柱型，金属外壳，埋入式
表面带螺纹：M30
感应距离：10 mm
扁平型，塑料外壳，埋入式
C 和 E型
感应距离： 10…15 mm，取决于型号

模拟量输出传感器
应用：位置，位移和变形监控
圆柱型，金属或塑料外壳，埋入或非埋入式
表面带螺纹：M12，M18 和 M30
感应距离：根据型号的不同分别为 0.2…60 mm，取决于型号
扁平型，塑料外壳，埋入式：
C，，E 和 F型
感应距离： 5…40 mm，取决于型号

可检测铁磁与非铁磁材料的传感器，且检测距离无变化
圆柱型，金属外壳，埋入式
表面带螺纹：M18，M30
感应距离： 5…15 mm，取决于型号
扁平型，塑料外壳，埋入式
C型，转塔头
感应距离：15 mm

可选择性检测传感器

应用：在非铁磁性材料中检测混入的铁磁性物体。
圆柱型，金属外壳，埋入式
表面带螺纹：M18
感应距离：根据型号的不同分别为 5…10 mm，取决于型号

组装，包装以及轻载搬运用传感器
扁平型，塑料外壳，埋入或非埋入式
C， 和 G型
感应距离： 2…50 mm，取决于型号
立方体，塑料外壳，埋入或非埋入式
感应距离： 15 或 20 mm，取决于型号

焊接设备用传感器
圆柱型，塑料外壳，埋入或非埋入式
表面无螺纹：Ø 12 和 Ø 18 或表面带螺纹 M12，M18 和 M30
感应距离： 2…10 mm，取决于型号

食品和饮料行业用传感器
应用：检测食品和饮料加工和制药环境中的不锈钢和有色金属
圆柱型，不锈钢外壳，非埋入式
表面无螺纹 Ø 18或表面带螺纹 M12，M18 和 M30
感应距离： 7…22 mm，取决于型号
圆柱型，塑料外壳，非埋入式
表面带螺纹：M12，M18 和 M30
感应距离：7…22 mm，取决于型号
