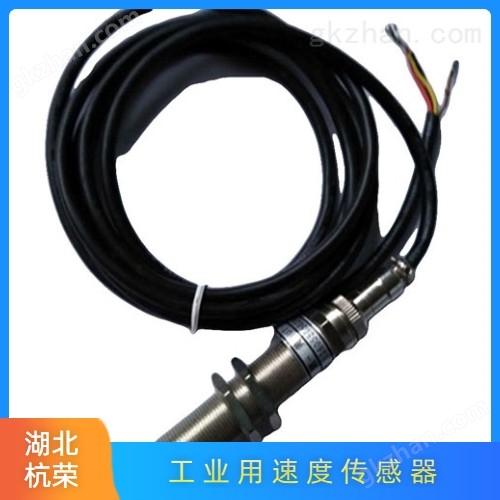

磁电式齿轮速度传感器

产品时间:2022-07-22

简要描述:

T-03/T-03S/T-03-Z-1磁电式齿轮速度传感器 传感器灵敏度于同类产品,该传感器可与SZC系列智能转速表配套,亦可作为其他测速仪、测震仪的一次表。湖北杭荣电气有限公司

T-03/T-03S/T-03-Z-1磁电式齿轮速度传感器简单介绍

T03磁电式转速传感器采用了工艺和特殊材料,传感器灵敏度于同类产品,该传感器可与SZC系列智能转速表配套,亦可作为其他测速仪、测震仪的一次表。

T-03/T-03S/T-03-Z-1磁电式齿轮速度传感器详细说明

T03磁电式传感器采用了工艺和特殊材料,传感器灵敏度于同类产品,该传感器可与SZC系列智能转速表配套,亦可作为其他测速仪、测震仪的一次表。

1-不锈钢螺纹管(M16×12-铜螺母 3-φ3.5磁头 4-X12K4p插座 5-X12K4p插头 6-双芯屏蔽线

技术参数

1、 输出波形:近似正弦波(≥50r/min时)

2、 输出信号幅值:50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙 &elta;0.5mm

被测齿轮模数 m = 2

齿轮    Z = 60

材料  电工钢

信号幅值大小,与转速成正比,与铁芯和齿顶间隙的大小成反比。

3、测量范围:505000Hz

4、使用时间:连续使用

5、工作环境:温度 -20+60?C

6、输出形式:X12K4P四芯插头

7、外形尺寸:外径M16×1 总长120mm(总长可根据用户定制)

8、重量:约100g(不计输出导线)

简单介绍

T03磁电式转速传感器采用了工艺和特殊材料,传感器灵敏度于同类产品,该传感器可与SZC系列智能转速表配套,亦可作为其他测速仪、测震仪的一次表。

详细说明

供应T03T-03ST-03A磁电式传感器

T03T03ST 03A磁电式传感器

T03磁电式传感器采用了工艺和特殊材料,传感器灵敏度于同类产品,该传感器可与SZC系列智能转速表配套,亦可作为其他测速仪、测震仪的一次表。

1.T03磁电式传感器外形及尺寸

8

1-不锈钢螺纹管(M16×12-铜螺母 3-φ3.5磁头 4-X12K4p插座 5-X12K4p插头 6-双芯屏蔽线

技术参数

1、 输出波形:近似正弦波(≥50r/min时)

2、 输出信号幅值:50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙 &elta;0.5mm

被测齿轮模数 m = 2

齿轮Z = 60

材料电工钢

信号幅值大小,与转速成正比,与铁芯和齿顶间隙的大小成反比。

3、测量范围:505000Hz

4、使用时间:连续使用

5、工作环境:温度 -20+60?C

6、输出形式:X12K4P四芯插头

7、外形尺寸:外径M16×1 总长120mm(总长可根据用户定制)

8、重量:约100g(不计输出导线)
