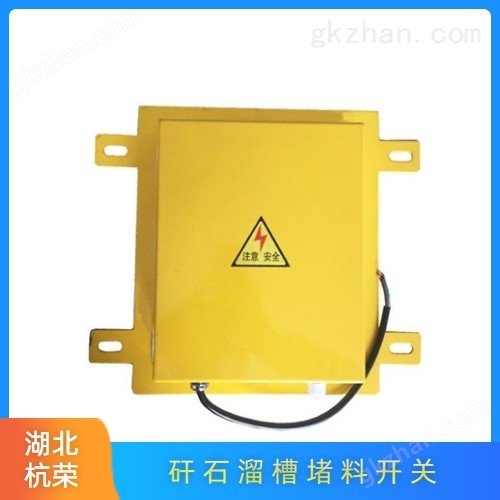

ERT-300防爆堵料开关

概述

Bin-icator® 是一种简单的、成本、感压式的机电开

关。在化工、矿产、塑料、建材和其他行业中，有着的应用。

由于结构简单体积小巧，膜片式开关常常被用来适应一定的安装条

件，如：厚壁料仓/清洁空间受限/容器尺寸无法安装普通物位计/机

械内部无法安装突出物体的地方等。可以溢流、

空箱、堵塞传送机、堵塞升降梯造成的损坏或浪费

膜片传感来自与自由流动的干物料的压力，导致开

关动作。他是一种花费的感压的膜片式开关，我们为用户提供多种

结构特点

1、溜槽堵塞检测器采用侧压活动门结构，故障排除后，压重块的压力使活门自动复位。

2、机内选用行程开关，动作灵敏，可靠性；

3、外形尺寸小，便于安装。

4、带防腐层的铸铝外壳

5、重载微型开关触点

6、灵敏度，作用力只需0.9Kg即可触发开关

7、机内选用行程开关，动作灵敏、可靠性

门式结构化工厂适用

工作原理

本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出停机信号。如将其接振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。

门式结构化工厂适用

选型原则及注意事项

(1) 一般选择接触式的堵料开关。实际工程应用经验表明， 在电厂输煤 系统中，非接触式的堵料开关比较容易误动作，影响设备正常控制与运行。接触式的堵料开关的缺点是容易损坏、工作寿命较短。

(2) 可以选择有动作后延时功能的堵料开关， 并且动作延时，时间应该可以调整设定。该功能可以过滤短时间物料冲击扰动，避免引起设备没有必要的停机。

(3) 尽量选择带动作指示的产品。由于堵料开关的触动机构是在落料斗 的内侧，难以观察检查，开关外部本体上带动作指示则对于现场检查非常有用。

安装及注意事项

(1) 选择合适的安装位置。一般不应安装在物料可能直接冲击到的位 置，通常安装在落料斗的侧面；还要选择合适的安装度，既要于正 常运行状态下物料临时滞留的度，又不能太接近落料斗上部。选择合适的安装位置，才能准确及时地检测到堵料状态。

(2) 对于需要通电工作的堵料开关， 应该采用跟随皮带机的启停而启停的工作方式，以延长其工作寿命。

溜槽堵塞检测器是安装在落料斗或储料仓内检测料位的一种保护装置。 带式输送机系统中两条输送机之间通常是通过管状落料斗连通， 运行中当落料斗出口因各种原因受堵时物料会很堵满整个落料斗乃大量溢出。 在落料斗中安装堵料开关可以在堵料事故发生的初期触发紧急停 机，从而避免大量堵料造成输送带打滑、驱动电机过载等严重后果。堵料开关按照不同的检测手段和工作原理划分，主要有阻旋式、射频导纳式、电式、音叉式、活动挡板式、负压式等多种形式。

结构特点

1、溜槽堵塞检测器采用侧压活动门结构，故障排除后，压重块的压力使活门自动复位。

2、机内选用行程开关，动作灵敏，可靠性；

3、外形尺寸小，便于安装。

4、带防腐层的铸铝外壳

5、重载微型开关触点

6、灵敏度，作用力只需0.9Kg即可触发开关

7、机内选用行程开关，动作灵敏、可靠性

门式结构化工厂适用

工作原理

本装置采用门式结构，弹簧复位，安装在溜槽侧壁上。当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力，从而将本装置的活动门向内推移。当活动门偏转角度大于受控角度时，其控制开关动作，从而发出停机信号。如将其接振动器控制线路上，可实现轻度堵塞时不停机自动振打功能。堵塞故障排除后，活动门自动复位。

门式结构化工厂适用

选型原则及注意事项

(1) 一般选择接触式的堵料开关。实际工程应用经验表明， 在电厂输煤 系统中，非接触式的堵料开关比较容易误动作，影响设备正常控制与运行。接触式的堵料开关的缺点是容易损坏、工作寿命较短。

(2) 可以选择有动作后延时功能的堵料开关， 并且动作延时，时间应该可以调整设定。该功能可以过滤短时间物料冲击扰动，避免引起设备没有必要的停机。

(3) 尽量选择带动作指示的产品。由于堵料开关的触动机构是在落料斗 的内侧，难以观察检查，开关外部本体上带动作指示则对于现场检查非常有用。

安装及注意事项

(1) 选择合适的安装位置。一般不应安装在物料可能直接冲击到的位 置，通常安装在落料斗的侧面；还要选择合适的安装度，既要于正 常运行状态下物料临时滞留的度，又不能太接近落料斗上部。选择合适的安装位置，才能准确及时地检测到堵料状态。

(2) 对于需要通电工作的堵料开关， 应该采用跟随皮带机的启停而启停的工作方式，以延长其工作寿命。

溜槽堵塞检测器是安装在落料斗或储料仓内检测料位的一种保护装置。 带式输送机系统中两条输送机之间通常是通过管状落料斗连通， 运行中当落料斗出口因各种原因受堵时物料会很堵满整个落料斗乃大量溢出。 在落料斗中安装堵料开关可以在堵料事故发生的初期触发紧急停 机，从而避免大量堵料造成输送带打滑、驱动电机过载等严重后果。堵料开关按照不同的检测手段和工作原理划分，主要有阻旋式、射频导纳式、电式、音叉式、活动挡板式、负压式等多种形式。

型号供选择。

特点与势

简单坚固的结构

－可以安装在箱外，降安装成本

工作原理简单

－正个装置易于检查，降维护成本

众多应用场合－可用于干燥物料、温、腐蚀及湿度大的环

SPT 开关，ERT-300防爆堵料开关
