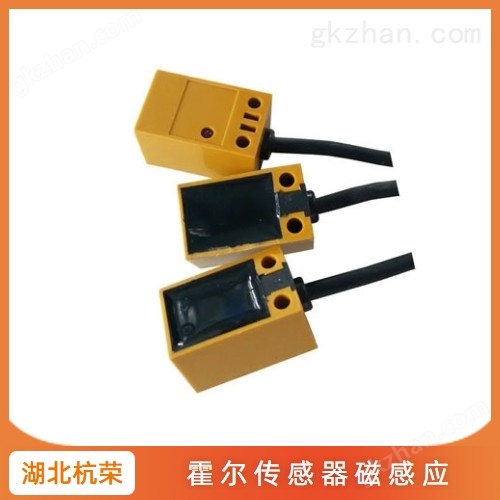

霍尔传感器HJ-2S

产品时间:2021-04-10

简要描述:

霍尔开关,霍尔传感器HJ-2S产品有寿命长、抗干扰能力强、复位精度、输出形式多、防水方震、耐腐蚀等特点,与微机联网,也可直接驱动继电器、计数器及接触器达到自动控制的目的,完全取代形成开关。

原理简介

当一块通有电流的金属或半导体薄片垂直地放在磁场中时,薄片的两端就会产生电位差,这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U,其表达式为U=Kk·I·B/d。其中K为霍尔系数,I为薄片中通过的电流,B为外加磁场(洛伦兹力Lorrentz)的磁感应强度,d是薄片的厚度。

由此可见,霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。霍尔开关就属于这种有源磁电转换器件,它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,它可方便的把磁输入信号转换成实际应用中的电信号,同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B 来表征的,当B值达到一定的程度(如B1)时,霍尔开关内部的触发器翻转,霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出,和接近开关类似有NPNPNP、常开型、常闭型、锁存型(双极性)、双信号输出之分 [1]

特点

霍尔开关具有无触点、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封灌成一体化,所以能在各类恶劣环境下可靠的工作。霍尔开关可应用于接近开关,压力开关,里程表等,作为一种新型的电器配件。

分类

1、单极霍尔效应开关(数字输出)

单极霍尔效应开关具有磁性工作阈值 (Bop)。如果霍尔单元承受的磁通密度大于工作阈值,那么输出晶体管将开启;当磁通密度降至低于工作阈值 (Brp) 时,晶体管会关闭。滞后 (Bhys) 是两个阈值 (Bop-Brp) 之间的差额。即使存在外部机械振动及电气噪音,此内置滞后页可实现输出的净切换。单极霍尔效应的数字输出可适应各种逻辑系统。这些器件非常适合与简单的磁棒或磁杆一同使用。单极性霍尔开关它的正反面会各定一个磁极感应才会有作用,在具体应用当中应该注意磁铁的磁极的安装,反了就会造成单极性不感应输出。

2、双极霍尔效应开关(数字输出)

双极性霍尔具体又分双极性不带锁存型霍尔开关和双极性锁存型霍尔开关。

双极霍尔效应开关通常在南极磁场强度足够的情况下打开,并在北极磁场强度足够的情况下关闭,但如果磁场被移除,则是随机输出,有可能是打开,也有可能是关闭。双极锁存型霍尔效应开关通常在南极磁场强度足够的情况下打开,并在北极磁场强度足够的情况下关闭,但如果磁场被移除,不会更改输出状态。这些霍尔效应开关可使用南北交变磁场、多极环磁铁进行磁驱动。

3、双极锁存型霍尔效应开关(数字输出)

当置于n极(或s极)时开启,磁场移除后继续保持开启;而只有当置于s极(或n极)时才会关闭,磁场移除后继续保持其开启或关闭状态,直到下次磁场改变。这种保持上次状态的特性即锁存特性,这种类型的霍尔效益开关即双极锁存型霍尔效应开关。

4、全极霍尔效应开关(数字输出)

与其他霍尔效应开关不同,只要存在强度足够大的北极或南极磁场,这些器件就能打开;而在没有磁场的时候,输出会关闭。

5、线性霍尔效应传感器 IC(模拟输出)

线性霍尔效应传感器 IC 的电压输出会精确跟踪磁通密度的变化。在静态(无磁场)时,从理论上讲,输出应等于在工作电压及工作温度范围内的电源电压的一半。增加南极磁场将增加来自其静态电压的电压。相反,增加北极磁场将增加来自其静态电压的电压。这些部件可测量电流的角、接近性、运动及磁通量。它们能够以磁力驱动的方式反映机械事件。

6、微功耗型霍尔效应开关(数字输出)

随着手机、笔记本电脑、DV等便携式设备的普及,对霍尔IC的功耗提出要求,由此产生了一大类新的霍尔IC。它是数字霍尔IC按功耗单独分出的一类,其内部采用休眠机制降低功耗,平均功耗可以达到uA级。它也可按功能分为单级型霍尔IC、锁定型霍尔IC、和全级霍尔IC三类。这类一般用于电池长期供电的系统 [2]

霍尔传感器HJ-2S

湖北杭荣生产批发 霍尔开关,霍尔传感器【HJ-2S】

 上海杭荣生产批发霍尔开关,霍尔传感器【HJ-2S】

 北京地区批发

天津批发

 麻城生产霍尔传感器HJ-2S批发

接近开关和光电开关是一种有开关量输出的位置传感器。接近开关分电感式、电容式、霍尔式三种;光电开关分为漫反射型、反馈反射型、透过型、槽型。产品有寿命长、抗干扰能力强、复位精度、输出形式多、防水方震、耐腐蚀等特点,与微机联网,也可直接驱动继电器、计数器及接触器达到自动控制的目的,完全取代形成开关。



电感式接近开关:检测物体为金属(如:铁、钢、铜等);

电容式接近开关:检测物体为任何物体(如:玻璃、金属、塑料、水、油、纸等);

霍尔式接近开关:检测物体为磁性金属(如:*性磁铁);

漫反射型光电开关:检测物体为任何物体(透明和不透明物体),如:桌子、墙壁、透明玻璃、金属板等;

反馈反射型光电开关:检测物体(借助反射板)为不透明物体,如:塑料,金属板等;

透过型和槽型光电开关:检测物体为不透明物体,如:塑料、金属板等。

欢迎您光临,湖北杭荣电气有限公司,我们竭诚为您服务!从,款到!
