失速监测开关

失速监测开关SBK-III、断链速度，断链保护开关SBK-I、失速监测开关SBK-II、速度控制开关主要用用于检测设备的运转状况，以保护设备运行的目的，应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

SBK-III、断链速度

SBK-III是一种传动机构保护装置，用于斗式提升机、埋刮板输送机、螺旋输送机、破碎机、拉链机、皮带输送机、钢叶转给料机等输送设备上，检测设备的运转状况，以保护设备运行的目的。与PLC、CS系统有良好的兼容性。

链条监测开关SBK-III多少钱一个

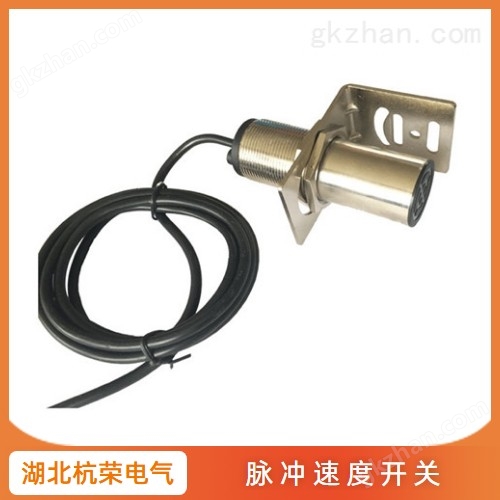

速度传感器SBK-III

斗式提升机链条保护开关SBK-III

SBK-III、断链速度对电机及机械传动装置常出现的堵转、卡转、超载、慢转，皮带打滑、传动链(带)脱落、传动轴断裂等电气及工艺出现的故障均能有效及时的处理。可起到保障，维护设备的作用。应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

SBK-III、断链速度系列型号及含义

SBK &mash; □代号

SBK- I型 直流24VC/2A（继电器常闭点输出）

SBK -II型 交流 220AC/2A(继电器常闭点输出）

SBK -III型 交直流24-240V/200MA（两线制输出）

安装失意图：

三、工作原理

SBK-III安装在设备的从动轴旁，从动轴上装有检测片。输送机正常工作时，其从动轴随主动轴一同旋转，从动轴上的检测片也随之旋转。从动轴保持某一转速，接收到检测片的均匀间隔脉冲信号，此时为正常工作状态。当出现故障时如：电机及机械传动装置因堵转、卡转、超载、慢转、皮带打滑、传动链（带）脱落、传动轴断裂等故障，此时检测片也随之慢转或停转。在工艺时间内（3-5秒）还未有转动脉冲信号发出，将有闭合状态转为断开，运行设备及时停机，的保护设备。（此产品接收检测片转动脉冲信号与电机大小无关）

四、SBK-III使用环境和主要技术指标

环境温度:-20℃-70℃

相对温度:≤90%(25℃时)

工作制:24小时工作制

:IP67

电源:C24V 2A, AC220V 2A(继电器常闭点输出)

检测速度范围:1-200转/分 检测间距:5-8mm

延时时间:3-5秒

外型尺寸:M30×70mm

本产品体积小、重量轻、寿命长、便宜、安装方便、维护。

五、SBK-III机械安装工序：

1、拆下端盖，在端盖中心钻≥M12孔，在下部钻M5.1孔，攻丝M6（与支架两空相配套加工）后用螺丝固定端盖与支架

2、 在轴头上钻M5.1孔，攻丝M6深10-15mm

3、 旋紧双头螺杆

4、 装端盖

5、 装检测片，H1≥20mm并用螺母固定

6、 安装与监测片距离H2=5mm

SBK-III、断链速度说明：有些机器的被传动轴较长，伸出端盖以外，针对此类情况，只需将检测片制作成巾状固定在轴头上即可（请注意检测片的平面与探头面保持平行。防止磁性材料强干扰，以避免引起机器不运转。）

检测片尺寸100×10×2mm，材料普通铁皮，片数种类有2片、4片、6片等多种。的安装位置视体情况而定，在不影响正常工作的前提下只要满足&lquo;给探头单位时间内均匀的脉冲信号&rquo;这个条件即可，也就是说被传动轴侧安装一个检测物能给探头信号。
