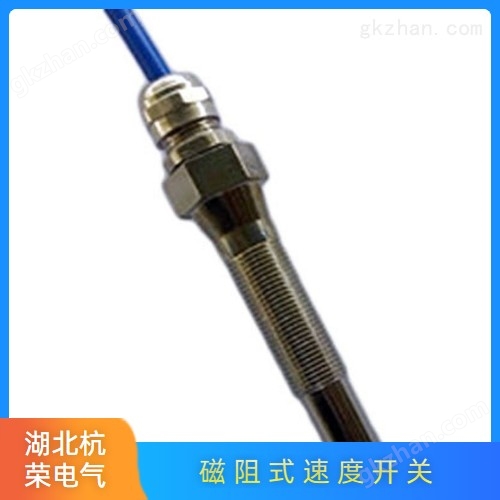

CS-1磁阻式转速传感器技术参数

CS-1磁阻式转速传感器技术参数CS-1 转速传感器采用电磁感应原理，安装在测速齿轮的地方，输
出与旋转机械的转速成正比的频率信号。其外壳为不锈钢螺纹结构，
内部浇封密闭，能耐温，引出线为金属屏蔽软导线，性
能强。

CS-1磁阻式转速传感器技术参数概 述
CS-1 转速传感器采用电磁感应原理，安装在测速齿轮的地方，输
出与旋转机械的转速成正比的频率信号。其外壳为不锈钢螺纹结构，
内部浇封密闭，能耐温，引出线为金属屏蔽软导线，性
能强。
用 途
适用于烟雾、油汽、水汽等恶劣环境中的转速锁定。
技术参数
?? 直流电阻：阻型 230Ω～270Ω （15゜C）；
阻型470Ω～530Ω （15゜C）。
?? 输出信号：当齿轮模数为 4，齿数为60，传感器端面与齿顶间隙
为1mm 时,
转速：1000 转/分，输出信号：>5Vp-p；
转速：2000 转/分，输出信号：>10Vp-p；
转速：3000 转/分，输出信号：>15Vp-p；
?? 工作温度：-20゜C～120゜C。
?? 传感器在试验电压为 500V 时，绝缘电阻>500MΩ。
?? 重量：100 克（不包括引出线）。
?? 齿轮材料：齿轮采用导磁率强的金属材料。
?? 齿形：成渐开线齿形是zui合适的齿形。
齿轮模数：2～4， 齿宽b：大于5mm；
