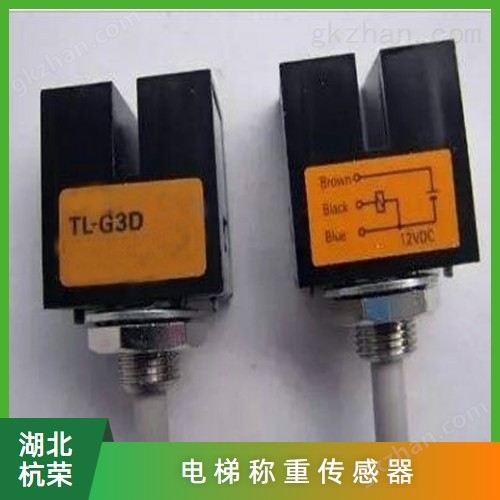

TL-G3-3电梯感应器|电梯开关,电梯扶手开关

产品时间:2020-04-22

简要描述:

TL-G3-3电梯感应器|电梯开关,电梯扶手开关1. 请在绿色显示灯应灯亮的范围内使用。(除2)。
*2. 直流开关部的应答频率数为平均值。检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。
*3. M1J-T时,残留电压为5V,请确认与连接机器的接口条件后再使用。

TL-G3-3电梯感应器|电梯开关,电梯扶手开关特优价供应 接近传感器(TL系列)

TL-G3-3电梯感应器|电梯开关,电梯扶手开关价格

参数


用途

供应()接近开关TL-G3-3

尺寸
           屏蔽
 项目型号
M8M12M18M30屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽E2E-X2□E2E-X4M□E2E-X3□E2E-X8M□E2E-X7□E2E-X14M□E2E-X10□E2E-X20M□ 检测距离2mm±10%4mm±10%3mm±10%8mm±10%7mm±10%14mm±10%10mm±10%20mm±10% 设定距离*1 0~1.6mm0~3.2mm 0~2.4mm0~6.4mm0~5.6mm0~11.2mm0~8mm0~16mm 应差距离 检测距离的15%以下 检测距离的10%以下 检测物体 磁性金属(非磁性金属时检测距离减小。「特性数据」参见→755、756页) 标准检测物体 铁8×8× 1mm铁20×20× 1mm铁12×12× 1mm铁30×30× 1mm铁18×18× 1mm 铁30×30×1mm铁54×54× 1mm 应答频率 *2 1.5kHz 1kHz 0.8kHz 0.5kHz 0.4kHz 0.1kHz 电源电压(使用电压范围) C12~24V 脉动(p-p)10%以下 (C10~30V) 泄漏电流 0.8mA以下 控制输出 开关容量 3~100mA、诊断输出50mA[(仅为1(5)S] 残留电压*3  3V以下(负载电流100mA、导线长2m时、仅M1J-T为5V以下) 显示灯 1型:动作显示灯(红色)、设定显示灯(绿色) 2型:动作显示灯(红色) 动作形态(接近检测物体时)  1型: NO 2型:NC 详见「输入输出段回路图」的时间表→758页 诊断输出延迟时间 0.3~1s 保护回路 脉冲吸收、负载短路保护(控制输出、诊断输出等包括在内) 环境温度 动作时:-25~+70℃ 保存时:-40~85℃ (不结冰、结露) 环境湿度 动作时、保存时:各35~95%RH (不结露) 温度的影响 温度范围-25~70℃+23℃ 时、±15%检测距离以内 温度范围-25~70℃,+23℃时、±10%检测距离以内 电压的影响 额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内 绝缘阻抗 50MΩ以上(C500兆欧表)充电部与外壳间 耐电压 AC1,000V 50/60Hz 1min 充电部与外壳间 振动(耐久) 10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h 冲击(耐久) 500m/s2 X、Y、Z各方向10次 1,000m/s2 X、Y、Z各方向 10次 保护构造 导线引出型、接插件中继型:IEC规格IP67[ JEM规格 IP67g(耐浸型、耐油型)] 接插件型:IEC规格 IP67 连接方式 导线引出型(标准导线长 2m)、接插件型、接插件中继型(标准导线长 300mm) 质量(捆包状态)导线引出型 约60g 约70g 约130g 约175g接插件中继 型 &mash;&mash; 约40g 约70g 约110g接插件型 约15g 约25g 约40g 约90g 材质 外壳 不锈钢(SUS303) 黄铜 检测面 PBT 紧固螺母 黄铜镀镍 带齿垫圈 铁 亚铅镀层 附件 操作说明书

*1. 请在绿色显示灯应灯亮的范围内使用。(除2)。
*2. 直流开关部的应答频率数为平均值。检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。
*3. M1J-T时,残留电压为5V,请确认与连接机器的接口条件后再使用。
