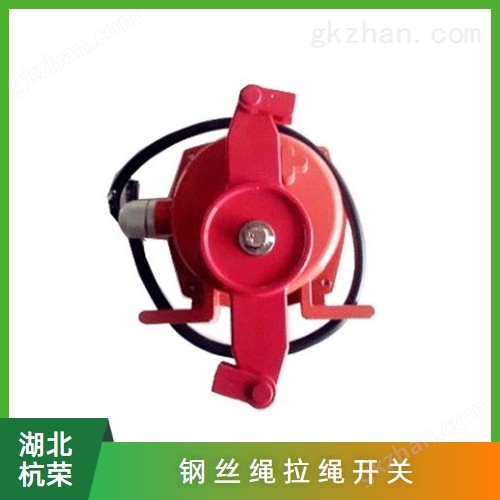

自动复位双向拉绳开关SN2170-SL-C

秦皇岛杭荣自动复位双向拉绳开关SN2170-SL-C强度重量轻应用广

产品说明：

双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备。

结构特点

1、本机采用铝合金压铸壳体、强度、重量轻；

2、外壳 达IP67,密封性好，防水、防尘，可在恶劣环境中工作；

3、触点容量大，动作灵敏、。

安装调整

拉绳开关应安装在输送机两边有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

秦皇岛杭荣自动复位双向拉绳开关SN2170-SL-C强度重量轻应用广

购买湖北杭荣产品请认准HANGRONG/杭荣商标，产品有，请注意购买杭荣zheng品，使用方便，。如有任何技术问题，请来ian咨询，您的宝贵意见，就是我们的进步，产品的！湖北杭荣力创YI 流的，YI流的，为广大客户提供更的产品，的！请放心购买！

湖北杭荣电气有限公司部分产品型号：

行程开关  XT-K36M   AC380V  5A

行程开关  XT-T109KG   AC220V 5A

撕裂开关 S128.03G型

速度检测仪 G23025型

拉绳开关  MG135. T1.H型

声光器 Q183-4

水泵自动控制箱体参数如下：
型    号      HQZ-II
电机额定功率      11KW
额定电压      380V

PLR60皮带欠速开关

ESPB-041皮带速度传感器AC80-230V

皮带秤编码器SMZS SPI-15 12-24VC

跑偏开关GML-KT360H/GS配不锈钢螺栓

拉绳开关GML-KT220H/GL

重锤料位计L7741-220VAC

电感接近开关IBT18-LN12NA-3Y2

HST04-3B(PNP)  C24V

CXKG-30KH  4个  磁力开关

二线常开接近开关AS30-3415GK    20-250V  A

速开关   R-II
