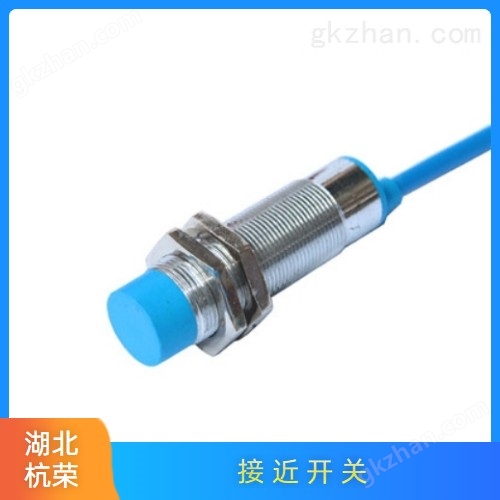

220V电感式接近开关

220V电感式接近开关E2E-X10MY2-220V检测：

2.1.动作距离测定;当动作片由正面靠近接近开关的感应面时，使接近开关动作的距离为接近开关的zui大动作距离，测得的数据应在产品的参数范围内。

2.2.释放距离的测定;当动作片由正面离开接近开关的感应面，开关由动作转为释放时，测定动作片离开感应面的zui大距离。

2.3.回差H的测定;zui大动作距离和释放距离之差的jue对值。

2.4.动作频率测定;用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整开关感应面和动作片间的距离，约为开关动作距离的之80左右，转动圆盘，依次使动作片靠近接近开关，在圆盘主轴上装有测速装置，开关输出信号经zhengxing，接至数字频率计。此时启动电机，逐步提转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出开关的动作频率。

2.5.重复精度测定;将动作片固定在量上，由开关动作距离的这120以外，从开关感应面正面靠近开关的动作区，运动速度控制在0.1mm/s上。当开关动作时，读出量上的读数，然后退出动作区，使开关断开。如此重复10次，zui后计算10次测量值的zui大值和zui小值与10次平均值之差，差值大者为重复精度误差.

220V电感式接近开关E2E-X10MY2-220V接线说明：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负极，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正极，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线。

2、槽型光电开关接线

光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。

一般三极管作开关使用时，通常都用集电极作输出端。

一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。

特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不。
