产品时间:2021-01-23
两开两闭双向紧急闭锁开关JNL-IV主要应用于物料输送现场发生紧急事故时的停机开关,本机由于安装方便,开关转换方便,在钢铁、电力、矿山及水泥等有胶带输送机的行业得到应用。

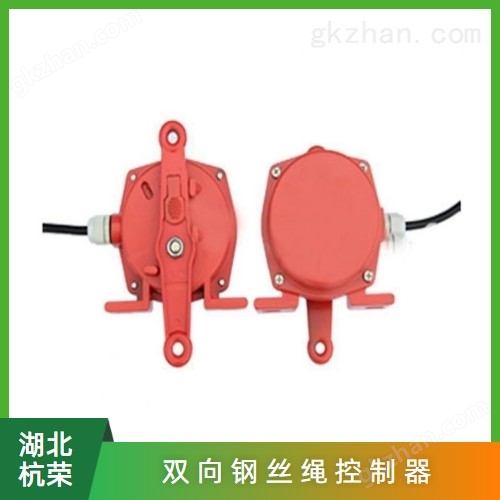

两开两闭双向紧急闭锁开关JNL-IV
简介:
拉绳开关是一种开关型传感器(即无触点行程开关),主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。
技术参数:
复位方式:Ⅰ型自动,Ⅱ型手动
接点数量:常开,常闭
接点容量:≤AC380V 2A
绝缘电压:AC1000V试验1分钟
输出接点数量:一开一闭一组转换接点
性:*工作1万次
重量:2KG
材质:压铸铝、重量轻、散热,抗磨损,适应环境强。
环境温度-30+75℃
相对湿度不大于85%
工作原理:
当现场发生紧急事故时,可接动开关转臂上的钢丝绳,启动开关输出一开关信号,用于告警或停机。型机有一警示牌,启动开关时,警示牌翻转呈垂直状态,故障排除后,按下警示牌,拉绳开关恢复工作状态。
两开两闭双向紧急闭锁开关JNL-IV
安装调整:
拉绳开关应安装在输送机两边有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。
3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
(注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)
