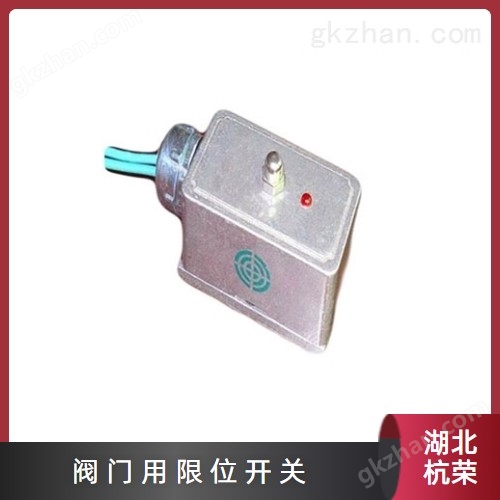

热控阀门限位开关

产品时间:2020-04-19

简要描述:

FJK-TL-LED-HGST热控阀门限位开关是自动控制系统中检测阀门状态一种现场仪表,用以将阀门的开启或关闭位置以开关量的信号输出,被程控器接收或计算机寻访采样,确认后执行下一步程序.该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。

FJK-TL-LED-HGST热控阀门限位开关
阀门限位开关盒是自动控制系统中检测阀门状态一种现场仪表,用以将阀门的开启或关闭位置以开关量的信号输出,被程控器接收或计算机寻访采样,确认后执行下一步程序.该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。
FJK-TL-LED-HGST热控阀门限位开关

阀门限位开关的简单介绍

一.阀门限位开关概述   APL-210N气动阀门回信器是自控系统中检测阀门状态的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。该产品

阀门限位开关的详细信息

一.阀门限位开关概述

FJK-TL-LED-HGST热控阀门限位开关

APL-210N气动阀门回信器是自控系统中检测阀门状态的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。
[阀门限位开关]

二.阀门限位开关主要技术指标

工作原理

阀门限位开关箱检测的阀位转角位移,通过同轴连接件或反馈杆使传动轴产生旋转,让凸轮触动微型开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。

三、阀门限位开关安装及使用

1、让阀门走到关的位置,调节红色凸轮,使“关”开关有信号输出。

2、让阀门走到开的位置,调节黄色凸轮,使“开”开关有信号输出。

3、让阀门来回走几次,确定限位开关信号通断可靠。

四、阀门限位开关注意事项

必须断电后开盖。

隔爆型引入电缆护套外径Φ7~8mm,拧紧压紧螺母,使密封圈内径抱紧电缆的护套。

不用的电缆引入装置必须堵封。

用户安装使用和维护防爆限位开关时,必须遵守GB50058-92《爆炸和火灾危险环境电力装置设计规范》和GB3836.15-2000防爆标准的规定。

五.主要技术指标


Ip67
触点容量:
6A/24VDC (直流),10A/220VAC(交流)
微动开关: 机械式,感应式,接近式
环境温度:
-35℃~+70℃
接线端口:
2-G1/2″
位置指示:
开—黄,关—红

六、阀门限位开关外形尺寸
[阀门限位开关]
